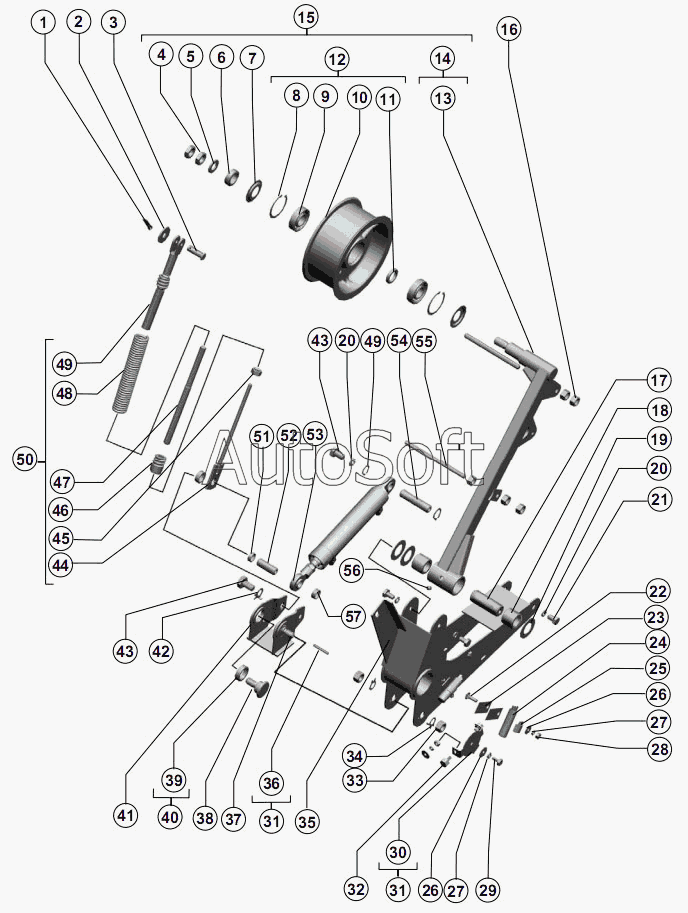

Каталог запасных частей к технике: РСМ-101 "Вектор" (2010). 101.01.10.270 Механизм натяжной
44
31
31
32
32
33
34
35
36
37
38
39
40
41
42
43
43
30
45
46
47
48
49
49
50
51
52
53
54
55
56
57
16
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
17
18
19
20
20
21
22
23
24
25
26
26
27
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 101.09.87.010-02 | 1***2 | Гидроцилиндр | |
| 1 | Ш***9 | Шплинт 3.2x18.019 ГОСТ 397-79 | |
| 2 | Ш***8 | Шайба C 10.01.019 ГОСТ 6958-78 | |
| 3 | О***0 | Ось 6-10 b12x30.35 ГОСТ 9650-80 | |
| 4 | Г***0 | Гайка М20-6H.04.35.019 ГОСТ 5916-70 | |
| 5 | Ш***8 | Шайба C.20х3.9.01 ГОСТ 11371-78 | |
| 6 | Р***В | Кольцо | |
| 7 | Р***9 | Шайба защитная | |
| 8 | К***6 | Кольцо C62 ГОСТ 13943-86 | |
| 9 | П***5 | Подшипник 180206С17 ГОСТ 8882-75 | |
| 10 | 1***3 | Шкив | |
| 11 | Р***6 | Втулка | |
| 12 | 1***0 | Шкив | |
| 13 | 1***0 | Рычаг | |
| 14 | 1***0 | Рычаг | |
| 15 | 1***0 | Шкив | |
| 16 | Г***0 | Гайка М12-6H.6 ГОСТ 5915-70 | |
| 17 | Р***Б | Ось | |
| 18 | Р***В | Втулка | |
| 19 | Ш***8 | Шайба С.30х2.01.019 ГОСТ 11371-78 | |
| 20 | Ш***0 | Шайба 12Т 65Г 019 ГОСТ 6402-70 | |
| 21 | Б***0 | Болт М12-6gx20.88.35.019 ГОСТ 7798-70 | |
| 22 | Б***1 | Болт М6х20.46.019 ГОСТ 7802-81 | |
| 23 | Р***2 | Прокладка | |
| 24 | Д***У | Датчик положения ДП-01 ЮГИШ.423149.001 ЮГИШ.420124.001ТУ | |
| 25 | Р***9 | Скоба I-20.18.26.9 | |
| 26 | Ш***8 | Шайба C 6х1.4.01.019 ГОСТ 6958-78 | |
| 27 | Ш***0 | Шайба 6Т 65Г 019 ГОСТ 6402-70 | |
| 28 | Г***0 | Гайка М6-6H.6.019 ГОСТ 5915-70 | |
| 29 | Б***0 | Болт М6-6gx12.48.019 ГОСТ 7798-70 | |
| 30 | 1***6 | Экран | |
| 31 | 1***0 | Экран | |
| 32 | М***1 | Магнитодержатель ЮГИШ.301121.011 | |
| 32 | М***У | Магнитодержатель ЮГИШ.420124.001ТУ | |
| 33 | 1***A | Каркас | |
| 34 | Р***8 | Стержень | |
| 35 | Г***0 | Гайка М16-6H.6.019 ГОСТ 5915-70 | |
| 36 | Ш***7 | Шайба 16.01.019 ГОСТ 13465-77 | |
| 37 | Р***В | Ось | |
| 38 | Р***1 | Ось | |
| 39 | Р***А | Втулка | |
| 40 | 1***0 | Кривошип | |
| 41 | 1***0 | Кривошип | |
| 42 | Ш***7 | Шайба 12.01.019 ГОСТ 13465-77 | |
| 43 | Б***0 | Болт М12-6gx20.88.35.019 ГОСТ 7798-70 | |
| 44 | 1***0 | Связь | |
| 45 | Г***0 | Гайка М10-6H.6.019 ГОСТ 5915-70 | |
| 46 | Р***7 | Пробка | |
| 47 | Р***Д | Ось | |
| 48 | Р***3 | Пружина | |
| 49 | Р***В | Пробка | |
| 50 | 1***0 | Пружина | |
| 51 | 1***5 | Втулка | |
| 52 | 1***6 | Ось | |
| 53 | Р***0 | Гидроцилиндр | |
| 54 | 1***5 | Ось | |
| 55 | 1***1 | Поддержка | |
| 56 | М***4 | Маслёнка 1.3.Ц6.хр ГОСТ 19853-74 | |
| 57 | 1***1 | Втулка |
