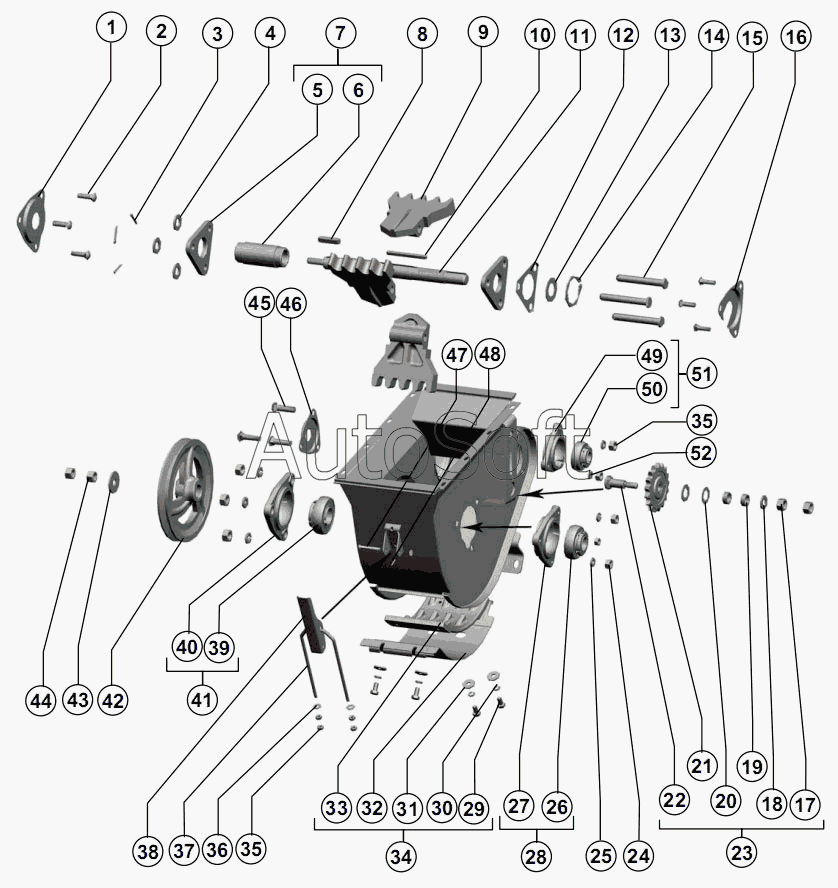

Каталог запасных частей к технике: РСМ-101 "Вектор" (2010). 10.01.39.000 Г Устройство домолачивающее
40
28
29
30
31
32
33
34
35
35
36
37
38
39
27
41
42
43
44
45
46
47
48
49
50
51
52
14
2
3
4
5
6
7
8
9
10
11
12
13
1
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Н***5 | Крышка подшипника | |
| 2 | Б***1 | Болт M10x35 ТУ 23.4617472.06-91 | |
| 3 | Ш***9 | Шплинт 4x28.019 ГОСТ 397-79 | |
| 4 | Ш***8 | Шайба С.16.01.019 ГОСТ 11371-78 | |
| 5 | Р***6 | Фланец | |
| 6 | Р***3 | Труба | |
| 7 | Р***0 | Крестовина | |
| 8 | Ш***8 | Шпонка 8x7x36 ГОСТ 23360-78 | |
| 9 | Р***1 | Лопасть или РСМ-10.01.39.203Г | |
| 10 | Ш***8 | Шпонка 8x7x100 ГОСТ 23360-78 | |
| 11 | Р***В | Вал | |
| 12 | Р***3 | Шайба стопорная | |
| 13 | Ш***8 | Шайба С.30х2.01.019 ГОСТ 11371-78 | |
| 14 | К***6 | Кольцо C30 ГОСТ 13942-86 | |
| 15 | Р***2 | Ось | |
| 16 | Р***6 | Крышка подшипника | |
| 17 | Г***0 | Гайка М14-6H.6.019 ГОСТ 5915-70 | |
| 18 | Ш***8 | Шайба С.14х3.01.019 ГОСТ 11371-78 | |
| 19 | 8***0 | Втулка или 54-00781 | |
| 20 | Ш***8 | Шайба C 20х2.01.019 ГОСТ 10450-78 | |
| 21 | 5***1 | Звездочка z=17 t=19,05 | |
| 22 | 4***Б | Ось | |
| 23 | 5***2 | Звездочка натяжная | |
| 24 | Г***0 | Гайка М10-6H.6.019 ГОСТ 5915-70 | |
| 25 | Ш***0 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | |
| 26 | П***0 | Подшипник 1680206 ЕК10Т2С17 ТУ 37.006.084-90 | |
| 27 | Н***4 | Корпус подшипника | |
| 28 | Н***0 | Опора (для комбайнов с копнителем) | |
| 29 | Б***0 | Болт М10-6gx20.88.35.019 ГОСТ 7798-70 | |
| 30 | Ш***0 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | |
| 31 | Ш***8 | Шайба C 10х3.01.019 ГОСТ 6958-78 | |
| 32 | Р***0 | Обечайка | |
| 33 | Р***Б | Дека | |
| 34 | Р***А | Дека | |
| 35 | Г***0 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 36 | Ш***8 | Шайба С.8х1.4.01.019 ГОСТ 11371-78 | |
| 37 | Р***А | Вилка | |
| 38 | Р***А | Рукоятка | |
| 39 | П***0 | Подшипник 1680207 ЕК10Т2С17 ТУ 37.006.084-90 | |
| 40 | Н***5 | Корпус подшипника | |
| 41 | Н***0 | Опора подшипника | |
| 42 | Р***1 | Шкив | |
| 43 | Ш***8 | Шайба C 16х3.9.01.019 ГОСТ 6958-78 | |
| 44 | Г***0 | Гайка М16х1.5-6H.6.019 ГОСТ 5915-70 | |
| 45 | Б***1 | Болт M8x30 ТУ 23.4617472.06-91 | |
| 46 | Н***3 | Крышка подшипника | |
| 47 | О***0 | Ось 6-8 b12x50.35.Ц9хр ГОСТ 9650-80 | |
| 48 | Ш***9 | Шплинт 2x16.019 ГОСТ 397-79 | |
| 49 | Н***3 | Корпус подшипника или РСМ-10.27.01.101 | |
| 50 | Н***0 | Опора | |
| 51 | П***0 | Подшипник 1680205 ЕК10Т2С17 ТУ 37.006.084-90 | |
| 52 | Ш***0 | Шайба 8Т 65Г 019 ГОСТ 6402-70 |
