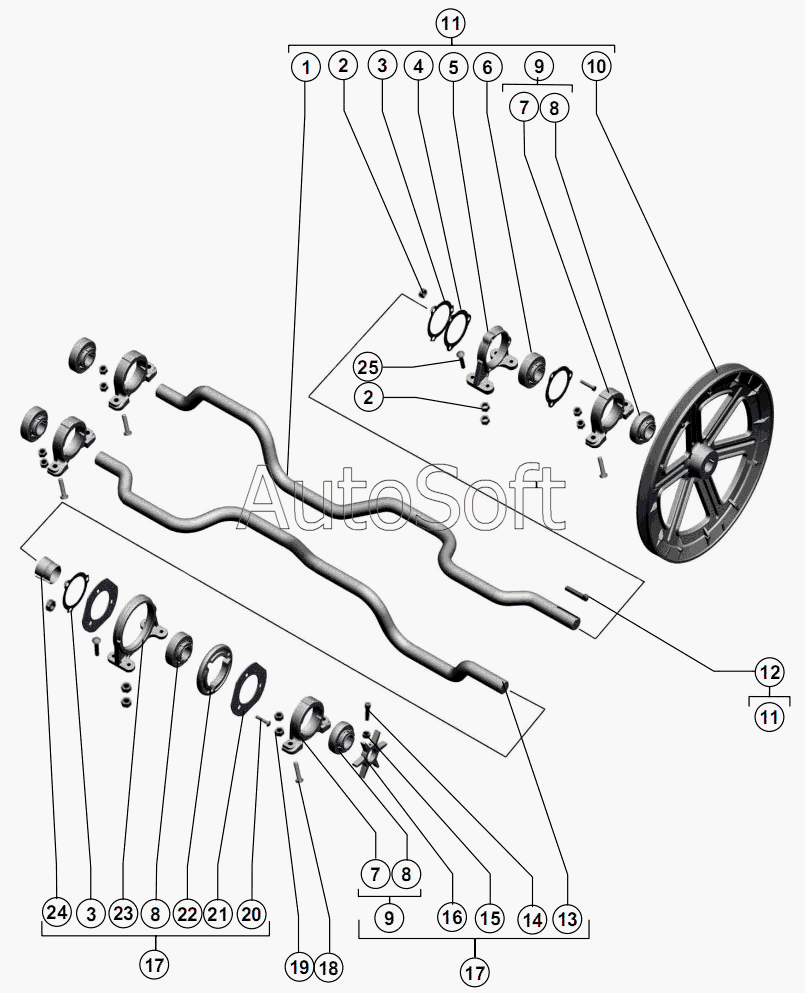

Каталог запасных частей к технике: РСМ-101 "Вектор" (2010). Валы коленчатые соломотряса
13
25
24
23
22
21
20
19
18
17
17
16
15
14
1
12
11
11
10
9
9
8
8
8
7
7
6
5
4
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***4 | Вал | |
| 2 | Г***0 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 3 | 5***7 | Шайба стопорная | |
| 4 | 5***5 | Фланец | |
| 5 | 5***1 | Корпус подшипника | |
| 6 | П***й | Подшипник 380707Т2С17 нестандартный | |
| 7 | Н***4 | Корпус подшипника ОСТ 23.2.438-92 | |
| 8 | П***0 | Подшипник 1680207 ЕК10Т2С17 ТУ 37.006.084-90 | |
| 9 | Н***0 | Опора | |
| 10 | Р***А | Шкив | |
| 11 | 1***0 | Вал коленчатый ведущий | |
| 12 | 5***0 | Шпонка специальная | |
| 13 | 1***3 | Вал | |
| 14 | В***1 | Винт М6х20.22Н ТУ 23.4617472.07-91 | |
| 15 | Г***0 | Гайка М6-6H.6.019 ГОСТ 5915-70 | |
| 16 | Р***1 | Звездочка | |
| 17 | 1***0 | Вал коленчатый ведомый | |
| 18 | Б***0 | Болт М12-6gх50.88.35.019 ГОСТ 7798-70 | |
| 19 | Г***0 | Гайка М12-6H.6.019 ГОСТ 5915-70 | |
| 20 | Б***1 | Болт M8x40 ТУ23.4617472.06-91 | |
| 21 | Р***7 | Фланец | |
| 22 | 5***8 | Амортизатор | |
| 23 | 5***А | Корпус подшипника | |
| 24 | 1***5 | Втулка закрепительная | |
| 25 | Б***1 | Болт M8x35 ТУ23.4617472.06-91 |
