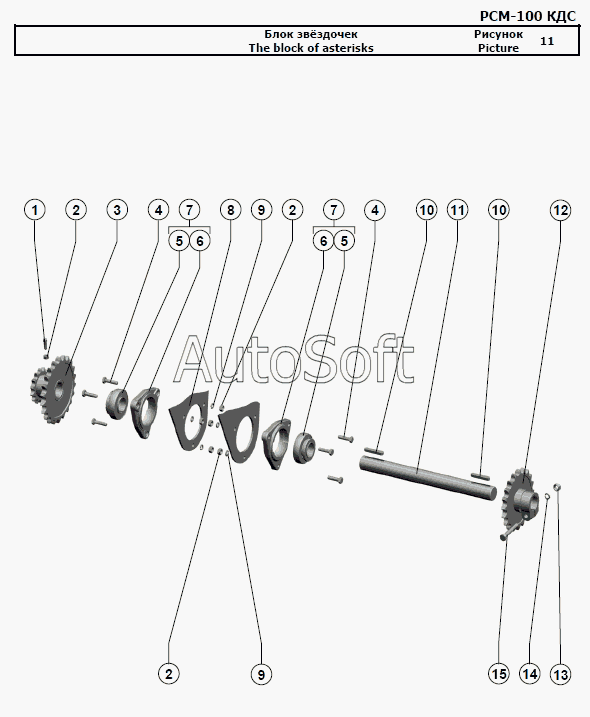

Каталог запасных частей к технике: РСМ-100 (Дон-680М) (2010). Блок звёздочек
1
2
2
2
3
4
4
5
5
6
6
7
7
8
9
9
10
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Винт М10х25.22Н | В***Н | Винт М10х25.22Н | |
| 1 | В***H | Винт M10x25.22H | |
| 2 | Г***9 | Гайка М10-6H.6.019 | |
| 3 | Р***А | Блок звёздочек | |
| 4 | Б***9 | Болт М10-6gx40.88.35.019 | |
| 5 | П***7 | Подшипник 1680208 ЕК10Т2С17 | |
| 6 | Н***6 | Корпус подшипника | |
| 7 | Н***0 | Опора подшипника | |
| 8 | Р***А | Каркас | |
| 9 | Ш***9 | Шайба 10Т 65Г 019 | |
| 10 | Ш***3 | Шпонка 12x8x63 | |
| 11 | Р***2 | Вал | |
| 12 | Р***0 | Звездочка | |
| 13 | Г***9 | Гайка М12-6H.6.019 | |
| 14 | Ш***9 | Шайба 12Т 65Г 019 | |
| 15 | Б***9 | Болт М12-6gx75.88.35.019 |
