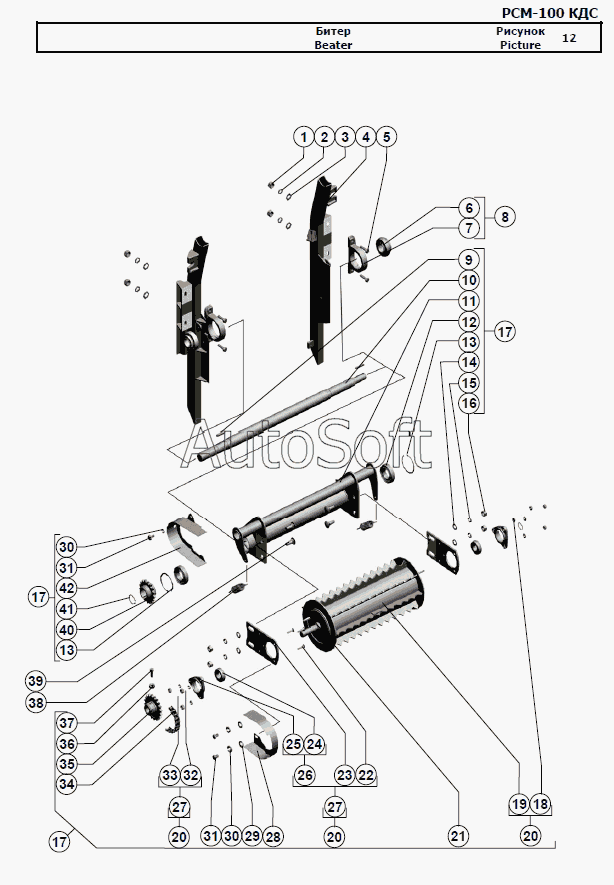

Каталог запасных частей к технике: РСМ-100 (Дон-680М) (2010). Битер
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
17
17
18
19
20
20
20
21
22
23
24
25
26
27
27
28
29
30
30
31
31
32
33
34
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Г***9 | Гайка М12-6H.6.019 | |
| 2 | Ш***9 | Шайба 12Т 65Г 019 | |
| 3 | Ш***9 | Шайба С.12х2.01.019 | |
| 4 | Р***0 | Каркас | |
| 5 | Б***9 | Болт М12-6gx45.88.35.019 | |
| 6 | П***7 | Подшипник 1680208 К10С27 | |
| 7 | Р***3 | Корпус подшипника | |
| 8 | Р***0 | Опора | |
| 9 | Ш***0 | Шпонка 12x8x50 | |
| 10 | Р***4 | Вал | |
| 11 | Р***0 | Рамка | |
| 12 | П***7 | Подшипник 180209С17 | |
| 13 | К***5 | Кольцо C85 | |
| 14 | Ш***9 | Шайба С.16.01.019 | |
| 15 | Ш***9 | Шайба 16Т 65Г 019 | |
| 16 | Г***9 | Гайка М16-6H.6.019 | |
| 17 | Р***0 | Битер | |
| 18 | К***0 | Кольцо C30 | |
| 19 | Р***0 | Битер | |
| 20 | Р***0 | Битер | |
| 21 | Ш***0 | Шпонка 2-8x7x40 | |
| 22 | Б***1 | Болт M8x35 ТУ23.4617472.06-91 | |
| 23 | Р***1 | Пластина | |
| 24 | П***7 | Подшипник 1580206 К10С27 | |
| 25 | Н***3 | Корпус подшипника или РСМ-10.27.01.101 | |
| 26 | Н***4 | Опора | |
| 27 | Р***0 | Пластина | |
| 28 | Р***0 | Кожух | |
| 29 | Ш***9 | Шайба С.10.01.019 | |
| 30 | Ш***9 | Шайба 10Т 65Г 019 | |
| 31 | Б***9 | Болт М10-6gx16.88.35.019 | |
| 32 | Ш***9 | Шайба 8Т 65Г 019 | |
| 33 | Г***9 | Гайка М8-6H.6.019 | |
| 34 | Р***0 | Цепь | |
| 35 | Р***0 | Звездочка | |
| 36 | Г***9 | Гайка М10-6H.6.019 | |
| 37 | В***Н | Винт М10х25.22Н | |
| 38 | 3***А | Пружина | |
| 39 | Б***9 | Болт М16х40.46.019 | |
| 40 | Р***0 | Звездочка | |
| 41 | К***2 | Кольцо C42 | |
| 42 | Р***0 | Щиток |
