Каталог запасных частей к технике: РСМ-100 (Дон-680М) (2010). Редуктор
1
1
1
1
2
2
2
2
3
3
4
4
5
5
6
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19

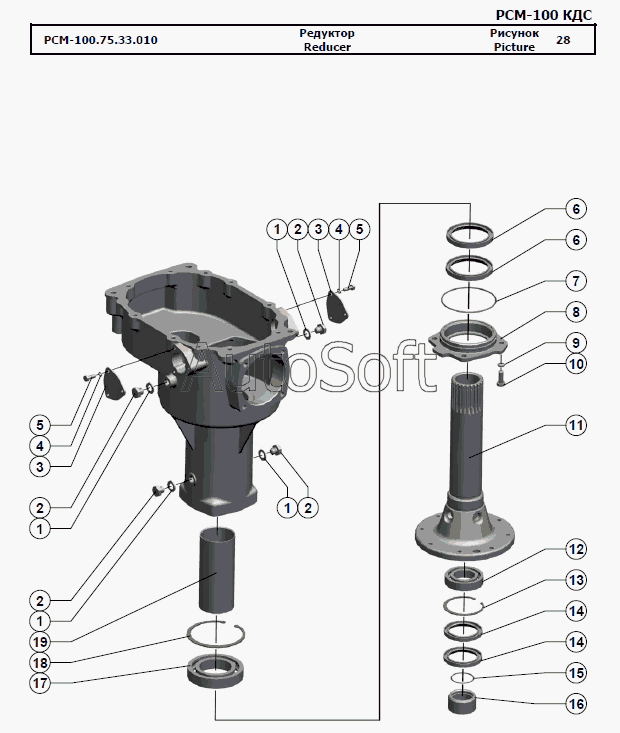

РСМ-100.75.33.010
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| РСМ-100.75.33.010 | Р***0 | Редуктор | |
| 1 | Р***2 | Прокладка | |
| 2 | Р***А | Пробка | |
| 3 | Р***9 | Крышка | |
| 4 | Ш***9 | Шайба 6Т 65Г 019 | |
| 5 | Б***9 | Болт М6-6gx16.48.019 | |
| 6 | М***1 | Манжета I.2-85х110-1 | |
| 7 | К***2 | Кольцо 125-130-36-2-2 | |
| 8 | Р***9 | Корпус | |
| 9 | Ш***9 | Шайба 12Т 65Г 019 | |
| 10 | Б***9 | Болт М12-6gx30.88.35.019 | |
| 11 | Р***0 | Вал | |
| 12 | П***К | Подшипник 210АК | |
| 13 | К***0 | Кольцо C90 | |
| 14 | М***1 | Манжета I.2-65х90-1 | |
| 15 | К***2 | Кольцо 050-055-30-2-2 | |
| 16 | Р***6 | Втулка | |
| 17 | П***А | Подшипник 215А | |
| 18 | К***0 | Кольцо C130 | |
| 19 | Р***4 | Втулка распорная |
