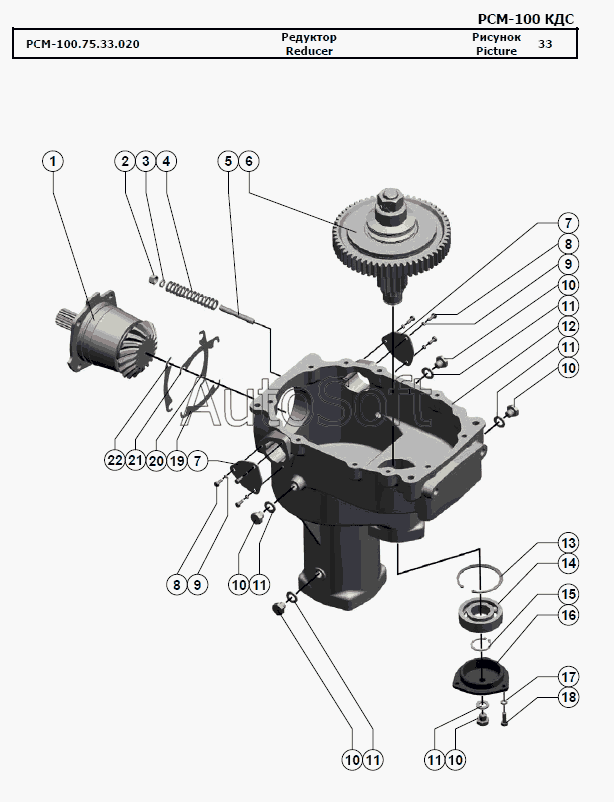

Каталог запасных частей к технике: РСМ-100 (Дон-680М) (2010). Редуктор
12
РСМ-100.75.33.020
22
21
20
19
18
17
16
15
14
13
1
11
11
11
11
11
10
10
10
10
10
9
9
8
8
7
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| РСМ-100.75.33.020 | Р***0 | Редуктор | |
| 1 | Р***Б | Стакан | |
| 2 | Г***9 | Гайка М12-6H.6.019 | |
| 3 | Ш***9 | Шайба 12Т 65Г 019 | |
| 4 | Ш***9 | Шайба С.12х2.01.019 | |
| 5 | Р***7 | Шпилька | |
| 6 | Р***0 | Муфта фрикционная | |
| 7 | Р***9 | Крышка | |
| 8 | Б***9 | Болт М6-6gx16.48.019 | |
| 9 | Ш***9 | Шайба 6Т 65Г 019 | |
| 10 | Р***А | Пробка | |
| 11 | Р***2 | Прокладка | |
| 12 | Р***А | Корпус редуктора | |
| 13 | К***0 | Кольцо C90 | |
| 14 | П***А | Подшипник 308А | |
| 15 | К***0 | Кольцо C40 | |
| 16 | Р***5 | Крышка | |
| 17 | Ш***9 | Шайба 8Т 65Г 019 | |
| 18 | Б***9 | Болт М8-6gx25.88.35.019 | |
| 19 | Р***1 | Прокладка регулировочная | |
| 20 | Р***1 | Прокладка регулировочная | |
| 21 | Р***2 | Прокладка регулировочная | |
| 22 | Р***3 | Прокладка регулировочная |
