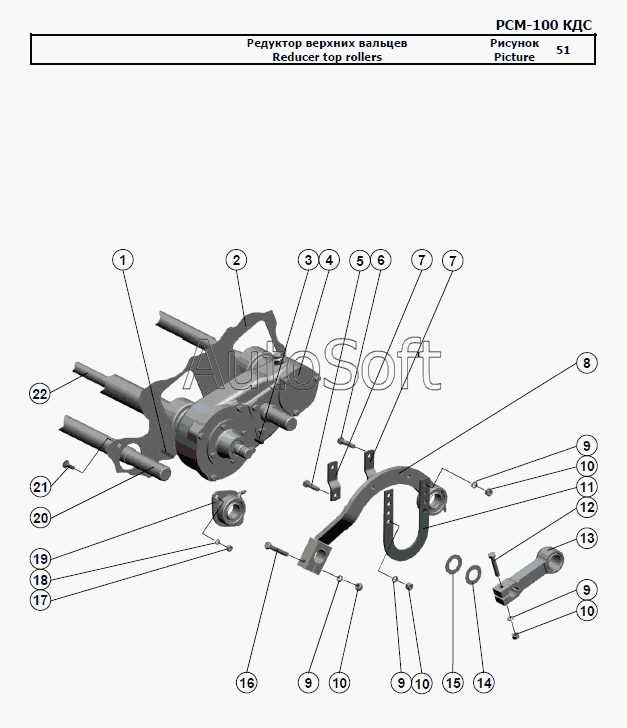

Каталог запасных частей к технике: РСМ-100 (Дон-680М) (2010). Редуктор верхних вальцев
1
2
3
4
5
6
7
7
8
9
9
9
9
10
10
10
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Ш***5 | Шпонка 12x8x45 | |
| 2 | Р***А | Каркас | |
| 3 | Ш***2 | Шпонка 10x8x32 | |
| 4 | Р***А | Редуктор верхних вальцев | |
| 5 | Б***9 | Болт М12-6gx30.88.35.019 | |
| 6 | Б***9 | Болт М12-6gx45.88.35.019 | |
| 7 | Р***3 | Раскос | |
| 8 | Р***Б | Рычаг | |
| 9 | Ш***9 | Шайба 12Т 65Г 019 | |
| 10 | Г***9 | Гайка М12-6H.6.019 | |
| 11 | Р***2 | Упор | |
| 12 | Б***9 | Болт М12-6gx65.88.35.019 | |
| 13 | Р***0 | Рычаг | |
| 14 | Р***9 | Шайба | |
| 15 | Ш***9 | Шайба С.30х2.01.019 | |
| 16 | Б***9 | Болт М12-6gx75.88.35.019 | |
| 17 | Г***9 | Гайка М10-6H.6.019 | |
| 18 | Ш***9 | Шайба 10Т 65Г 019 | |
| 19 | Р***0 | Опора | |
| 20 | Р***А | Торсион | |
| 21 | Б***0 | Болт M10x30 | |
| 22 | Р***А | Торсион |
