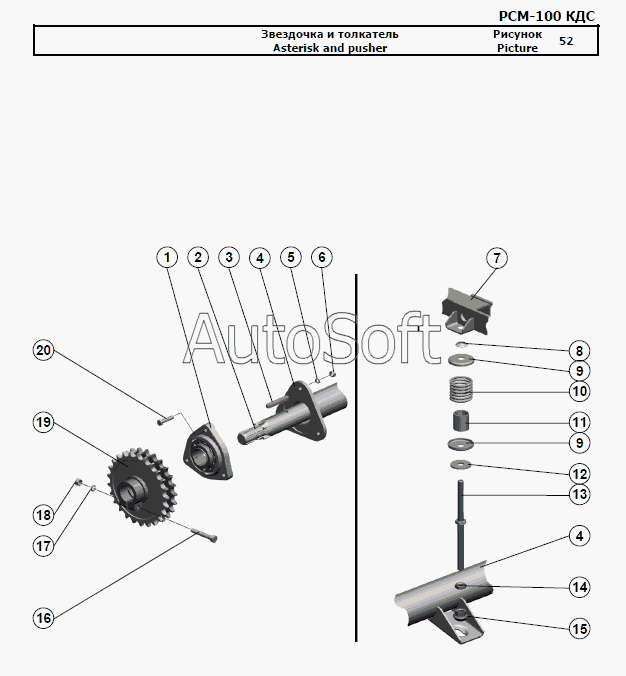

Каталог запасных частей к технике: РСМ-100 (Дон-680М) (2010). Звездочка и толкатель
11
20
19
18
17
16
15
14
13
12
1
10
9
9
8
7
6
5
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Н***0 | Опора подшипника | |
| 2 | Р***Б | Вал | |
| 3 | Ш***0 | Шпонка 14x9x80 | |
| 4 | Р***А | Каркас | |
| 5 | Ш***9 | Шайба 10Т 65Г 019 | |
| 6 | Г***9 | Гайка М10-6H.6.019 | |
| 7 | Р***0 | Рычаг | |
| 8 | Р***1 | Шайба или РСМ-10.08.01.602 | |
| 9 | Р***2 | Шайба | |
| 10 | 5***8 | Пружина | |
| 11 | Р***6 | Втулка | |
| 12 | Ш***9 | Шайба C 16х3,9.01.019 | |
| 13 | Р***0 | Толкатель | |
| 14 | Г***9 | Гайка М16-6H.04.019 | |
| 15 | Р***8 | Гайка сферическая | |
| 16 | Б***9 | Болт М12-6gx75.88.35.019 | |
| 17 | Ш***9 | Шайба 12Т 65Г 019 | |
| 18 | Г***9 | Гайка М12-6H.6.019 | |
| 19 | Р***А | Звездочка | |
| 20 | Б***9 | Болт М10-6gx45.88.35.019 |
