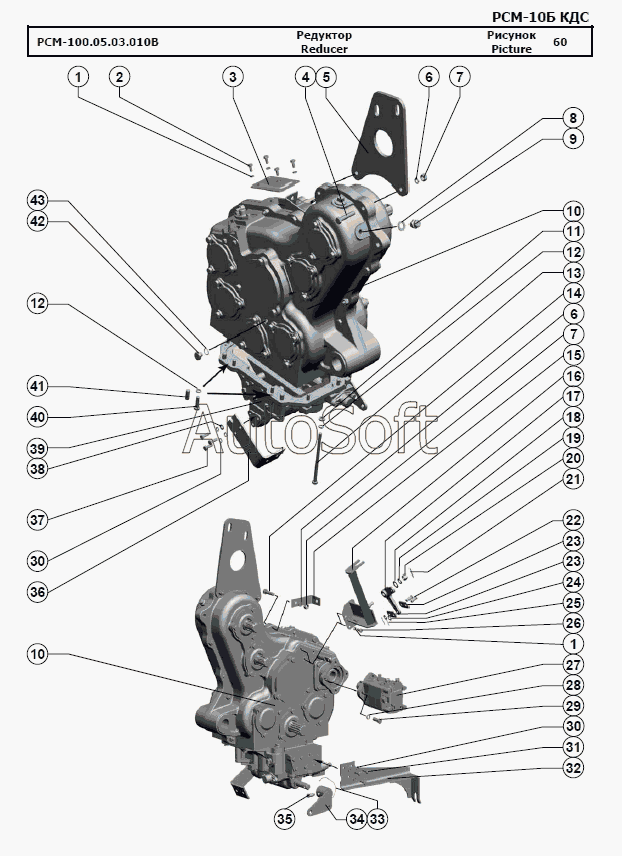

Каталог запасных частей к технике: РСМ-100 (Дон-680М) (2010). Редуктор
34
24
25
26
27
28
29
30
30
31
32
33
23
23
35
36
37
38
39
40
41
42
43
РСМ-100.05.03.010В
12
12
2
3
4
5
6
6
7
7
8
9
10
10
11
1
1
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| РСМ-100.05.03.010В | Р***В | Редуктор | |
| 1 | Ш***9 | Шайба 8Т 65Г 019 | |
| 2 | Б***9 | Болт М8-6gx16.88.35.019 | |
| 3 | Р***4 | Крышка | |
| 4 | Б***9 | Болт М12x1,25-6gx60.88.35.019 | |
| 5 | Р***А | Косынка | |
| 6 | Ш***9 | Шайба 12Т 65Г 019 | |
| 7 | Г***9 | Гайка М12х1,25-6H.6.019 | |
| 8 | Р***2 | Прокладка | |
| 9 | Р***0 | Сапун | |
| 10 | Р***Б | Корпус редуктора | |
| 11 | Ш***9 | Шайба С.10х4.01.019 | |
| 12 | Ш***9 | Шайба 10Т 65Г 019 | |
| 13 | Б***9 | Болт М10-6gx160.88.35.019 | |
| 14 | Б***9 | Болт М12x1,25-6gx50.88.35.019 | |
| 15 | Р***3 | Кронштейн | |
| 16 | Р***В | Кронштейн | |
| 17 | Р***4 | Рычаг | |
| 18 | Ш***9 | Шайба С.12х2.01.019 | |
| 19 | Ш***9 | Шайба С.16х1,4.01.019 | |
| 20 | Г***9 | Гайка М12-6H.6.019 | |
| 21 | Ш***9 | Шплинт 3,2x32.019 | |
| 22 | О***р | Ось 6-10 b12x25.35.Ц9хр | |
| 23 | 5***3 | Шайба | |
| 24 | Ш***9 | Шайба С.10.01.019 | |
| 25 | Ш***9 | Шплинт 2,5x25.019 | |
| 26 | Б***9 | Болт М8-6gx20.88.35.019 | |
| 27 | М***3 | Мотор гидравлический планетарный МГП80.00.000-03 | |
| 28 | Ш***9 | Шайба 12Т 65Г 019 | |
| 29 | Б***9 | Болт М12-6gx35.88.35.019 | |
| 30 | Ш***9 | Шайба 8Т 65Г 019 | |
| 31 | Б***9 | Болт М8-6gx30.88.35.019 | |
| 32 | Р***А | Кронштейн | |
| 33 | Р***3 | Проволока | |
| 34 | Р***А | Рычаг | |
| 35 | 3***6 | Болт штока | |
| 36 | Р***0 | Кронштейн | |
| 37 | Б***9 | Болт М8-6gx25.88.35.019 | |
| 38 | Ш***9 | Шайба С.8х1,4.01.019 | |
| 39 | Р***Б | Механизм переключения | |
| 40 | Б***9 | Болт М10-6gx35.88.35.019 | |
| 41 | 3***4 | Штифт установочный | |
| 42 | 5***8 | Заглушка | |
| 43 | К***2 | Кольцо 016-020-25-2-2 |
