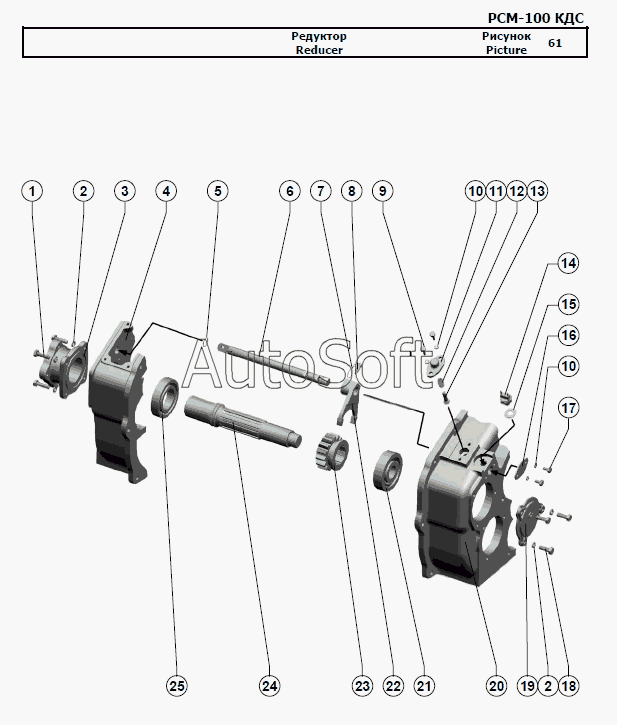

Каталог запасных частей к технике: РСМ-100 (Дон-680М) (2010). Редуктор
13
25
24
23
22
21
20
19
18
17
16
15
14
1
12
11
10
10
9
8
7
6
5
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Б***9 | Болт М10-6gx35.88.35.019 | |
| 2 | Ш***9 | Шайба 10Т 65Г 019 | |
| 3 | Р***1 | Корпус | |
| 4 | Р***Б | Корпус | |
| 5 | К***2 | Кольцо 021-025-25-2-2 | |
| 6 | Р***1 | Ось | |
| 7 | П***Ч | Проволока 0,8-О-Ч | |
| 8 | 6***Б | Болт штока | |
| 9 | Б***9 | Болт М8-6gx20.88.35.019 | |
| 10 | Ш***9 | Шайба 8Т 65Г 019 | |
| 11 | Р***0 | Крышка | |
| 12 | 3***2 | Пружина фиксатора | |
| 13 | 3***3 | Фиксатор штока диапазонов | |
| 14 | В***У | Выключатель ВК 418Б-М (21213-3710180) ЫШ3.602.923 ТУ | |
| 15 | Р***2 | Шайба | |
| 16 | Р***5 | Крышка | |
| 17 | Б***9 | Болт М8-6gx16.88.35.019 | |
| 18 | Б***9 | Болт М10-6gx30.88.35.019 | |
| 19 | 3***9 | Крышка | |
| 20 | Р***А | Корпус | |
| 21 | П***7 | Подшипник 407 | |
| 22 | Р***9 | Вилка | |
| 23 | 3***4 | Шестерня подвижная | |
| 24 | Р***0 | Вал | |
| 25 | П***А | Подшипник 211А |
