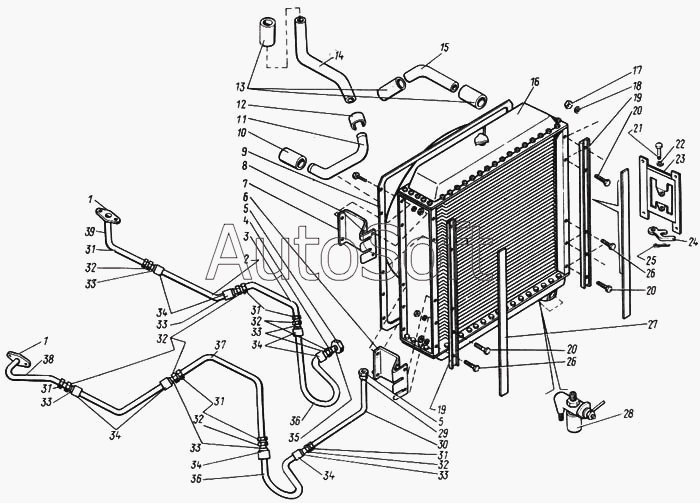

Каталог запасных частей к технике: КЗК Енисей 1200. Установка водяного радиатора
30
21
22
23
24
25
26
26
27
28
29
20
20
20
31
31
31
31
31
32
32
32
32
32
33
33
33
33
33
33
34
34
34
34
34
35
36
36
37
38
39
11
2
3
4
5
5
6
7
8
9
10
1
1
12
13
14
15
16
17
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***8 | Фланец | |
| 2 | К***А | Рукав | |
| 3 | К***Б | Трубопровод | |
| 4 | К***1 | Штуцер приварной | |
| 5 | К***6 | Гайка накидная | |
| 6 | К***8 | Кронштейн | |
| 7 | К***9 | Кронштейн | |
| 8 | К***1 | Втулка | |
| 9 | К***3 | Диффузор | |
| 10 | К***2 | Шланг соединительный | |
| 11 | К***В | Патрубок | |
| 12 | К***9 | Скоба | |
| 13 | 4***1 | Шланг | |
| 14 | К***А | Труба | |
| 15 | К***1 | Труба промежуточная верхняя | |
| 16 | 5***0 | Радиатор водяной | |
| 17 | М***5 | Гайка | |
| 18 | 8***2 | Шайба | |
| 19 | К***8 | Жесткость | |
| 20 | 4***0 | Болт М8х25-7796 | |
| 21 | 1***0 | Ось | |
| 22 | 1***1 | Шайба | |
| 23 | К***3 | Опора замка | |
| 24 | К***1 | Замок | |
| 25 | 2***7 | Шплинт | |
| 26 | 4***0 | Болт М8х20-7796 | |
| 27 | К***6 | Прокладка | |
| 28 | 0***Г | Краник | |
| 29 | К***7 | Ниппель | |
| 30 | К***В | Трубопровод | |
| 31 | К***1 | Штуцер приварной | |
| 32 | Н***3 | Гайка накидная | |
| 33 | Н***2 | Ниппель | |
| 34 | Н***1 | Муфта | |
| 35 | К***7 | Ниппель | |
| 36 | К***1 | Рукав | |
| 37 | К***А | Трубопровод | |
| 38 | К***А | Трубопровод | |
| 39 | К***А | Трубопровод |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
