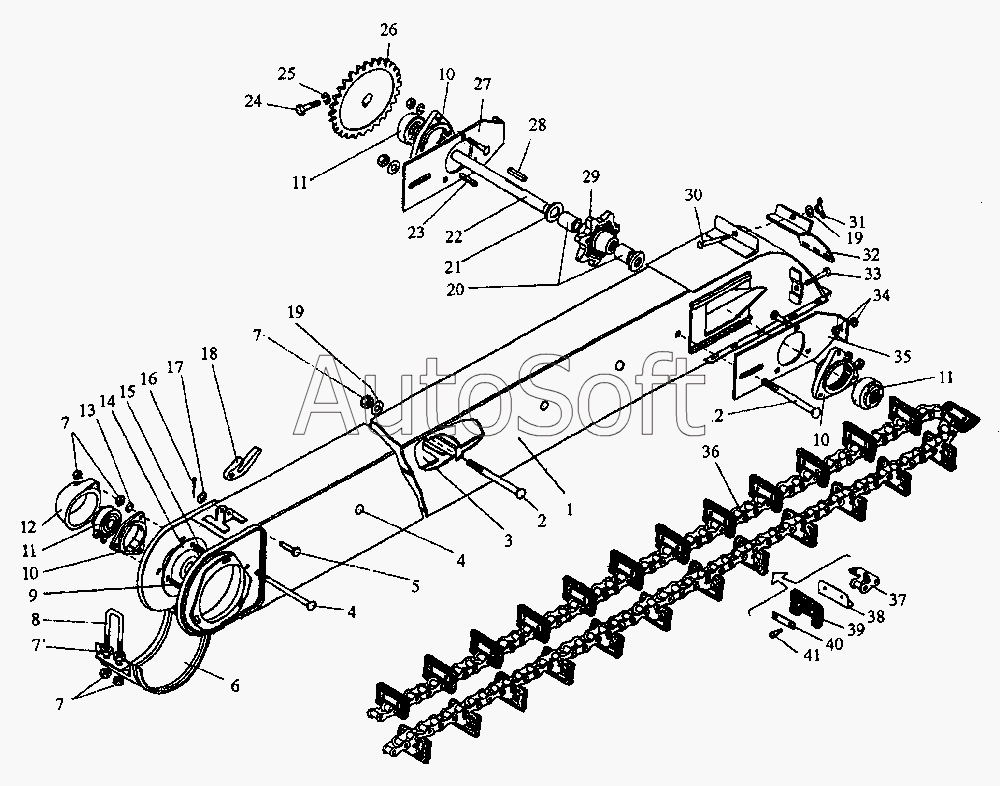

Каталог запасных частей к технике: КЗК Енисей КЗС-950 (2005). Элеватор зерновой
1
2
2
3
4
4
5
6
7
7
7
7
8
9
10
10
10
11
11
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
29
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***А | Кожух элеватора зернового | |
| 2 | М***9 | Болт | |
| 3 | К***7 | Доска промежуточная | |
| 4 | М***9 | Болт | |
| 5 | 6***9 | Ось | |
| 6 | К***2 | Крышка натяжная | |
| 7 | М***9 | Гайка ГОСТ 5915-70 | |
| 8 | К***7 | Скоба | |
| 9 | М***9 | Болт | |
| 10 | Н***А | Корпус подшипника | |
| 11 | 1***7 | Подшипник | |
| 12 | К***8 | Колпачок | |
| 13 | 8***9 | Шайба ГОСТ 6402-70 | |
| 14 | А***8 | Крышка | |
| 15 | М***9 | Болт | |
| 16 | 2***9 | Шплинт | |
| 17 | А***9 | Шайба | |
| 18 | К***1 | Замок | |
| 19 | А***9 | Шайба | |
| 20 | К***А | Труба распорная | |
| 21 | 5***2 | Шайба | |
| 22 | 1***А | Вал | |
| 23 | 8***0 | Шпонка | |
| 24 | М***9 | Болт | |
| 25 | 1***9 | Шайба | |
| 26 | 1***1 | Звездочка | |
| 27 | К***0 | Планка натяжная | |
| 28 | 8***6 | Шпонка | |
| 29 | К***2 | Звездочка | |
| 29 | К***8 | Звездочка | |
| 30 | М***9 | Болт | |
| 31 | К***1 | Гайка-барашек | |
| 32 | К***А | Крышка верхняя | |
| 33 | 6***7 | Болт | |
| 34 | М***9 | Гайка | |
| 35 | К***1 | Планка натяжная | |
| 36 | К***Б | Транспортер цепной | |
| 36 | Т***0 | Транспортер цепной | |
| 37 | Н***0 | Звено специальное | |
| 38 | 1***3 | Жесткость | |
| 39 | Н***2 | Скребок | |
| 40 | 4***3 | Накладка | |
| 41 | Н***4 | Заклепка |
