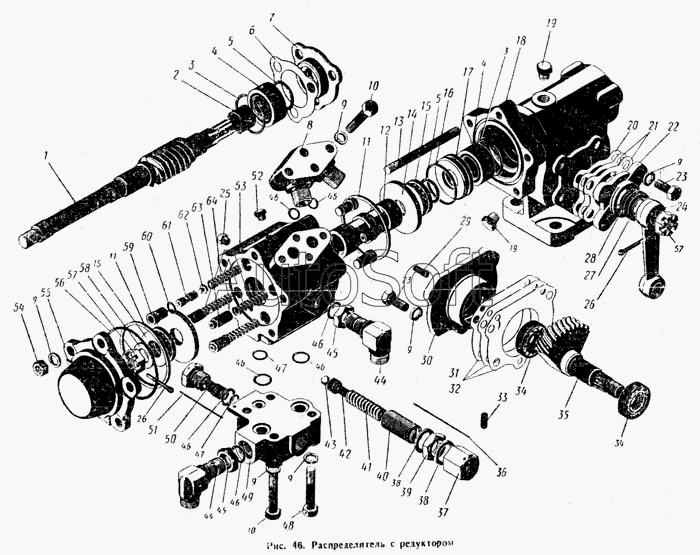

Каталог запасных частей к технике: ПТЗ К-700. Распределитель с редуктором
1
2
3
3
4
4
5
5
6
7
8
9
9
9
9
9
9
10
10
11
11
12
13
14
15
15
16
17
18
19
19
20
21
22
23
23
24
25
26
26
27
28
29
30
31
32
33
34
34
35
36
37
38
38
39
40
41
42
43
44
44
45
45
46
46
46
46
46
46
46
47
47
48
49
50
51
52
53
54
55
56
57
57
58
59
60
61
62
63
64
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700.34.22.000-5 | 7***5 | Распределитель с редуктором | |
| 700.34.22.010-3 | 7***3 | Корпус золотника в сборе | |
| 700.34.22.030 | 7***0 | Корпус клапана в сборе | |
| 700.34.22.040 | 7***0 | Червяк в сборе | |
| 1 | 7***1 | Червяк | |
| 2 | 7***3 | Втулка | |
| 3 | 7***4 | Кольцо стопорное | |
| 4 | П***6 | Подшипник игольчатый 4074106 ГОСТ 4657-62 | |
| 5 | К***1 | Кольцо Н1-38Х30-4 ГОСТ 9833-61 | |
| 6 | 7***1 | Прокладка | |
| 7 | 7***9 | Крышка | |
| 8 | 7***1 | Колодка | |
| 9 | Ш***1 | Шайба пружинная 12Н ГОСТ 6402-61 | |
| 10 | Б***2 | Болт М12Х65-021 ГОСТ 7811- 62 | |
| 11 | 7***1 | Кольцо упорное | |
| 12 | 7***1 | Золотник | |
| 13 | Ш***1 | Шпилька АМ12Х1,23Х140 (15/30)-026 ГОСТ 11765-66 | |
| 14 | 7***6 | Шайба золотника | |
| 15 | Ш***4 | Шарикоподшипник 8305 ГОСТ 6874-54 | |
| 16 | К***1 | Кольцо У-65Х60-4 ГОСТ 9833-61 | |
| 17 | 7***1 | Втулка уплотнительная | |
| 18 | 7***1 | Картер рулевого механизма | |
| 19 | П***7 | Пробка КГ-3/8 "-026 ГОСТ 12720-67 | |
| 20 | 7***1 | Прокладка | |
| 21 | 7***3 | Прокладка | |
| 22 | 7***4 | Крышка | |
| 23 | Б***2 | Болт М1,2Х1,25Х30-021 ГОСТ 7808-62 | |
| 24 | 7***5 | Сошка | |
| 25 | П***7 | Пробка КГ-1/8"-026 ГОСТ 12720-67 | |
| 26 | Ш***6 | Шплинт 4Х36-00 ГОСТ 397-66 | |
| 27 | У***0 | Уплотнение ЛК ЕСК-25-42-9/10 | |
| 28 | П***2 | Пружина АСК-25-2 | |
| 29 | Ш***2 | Штифт цилиндрический 8Пр2/2аХ22 ГОСТ 3128-60 | |
| 30 | 7***3 | Крышка | |
| 31 | 7***1 | Прокладка | |
| 32 | 7***3 | Прокладка | |
| 33 | 3***2 | Пломба | |
| 34 | Р***9 | Роликоподшипник 7205 ГОСТ 333-59 | |
| 35 | 7***9 | Сектор | |
| 36 | П***7 | Проволока КО 1Х400 мм ГОСТ 792-67 | |
| 37 | 7***3 | Колпачок | |
| 38 | 7***2 | Прокладка | |
| 39 | 7***3 | Гайка | |
| 40 | 7***1 | Винт регулировочный | |
| 41 | 7***8 | Пружина | |
| 42 | 7***9 | Направляющая | |
| 43 | Ш***0 | Шарик БV 12,7 мм ГОСТ 2722-60 | |
| 44 | 7***4 | Угольник | |
| 45 | Г***2 | Гайка М24Х1,5 ГОСТ 5929-62 | |
| 46 | К***1 | Кольцо Н1-25Х20-4 ГОСТ 9833-61 | |
| 47 | К***1 | Кольцо Н1-18Х14-4 ГОСТ 9833-61 | |
| 48 | Б***2 | Болт III М12Х65-021 ГОСТ 7811-62 | |
| 49 | 7***5 | Корпус клапана | |
| 50 | 7***6 | Седло клапана | |
| 51 | П***7 | Проволока КО 1Х150 мм ГОСТ 792-67 | |
| 52 | "***" | Пробка КГ-1/4"-026 ГОСТ 12720-67 | |
| 53 | 7***2 | Корпус золотника | |
| 54 | Г***2 | Гайка М12Х1,25-016 ГОСТ 5927-62 | |
| 55 | 7***2 | Крышка | |
| 56 | К***1 | Кольцо У-105Х100-4 ГОСТ 9833-61 | |
| 57 | Г***2 | Гайка М20Х1,5 ГОСТ 5919-62 | |
| 58 | Ш***8 | Шайба 20-006 ГОСТ 11371- 68 | |
| 59 | 7***1 | Гильза плунжера | |
| 60 | К***1 | Кольцо Н1-16Х12-4 ГОСТ 9833-61 | |
| 61 | 7***8 | Плунжер | |
| 62 | 7***1 | Толкатель | |
| 63 | 7***6 | Плунжер | |
| 64 | 7***5 | Пружина плунжера |
