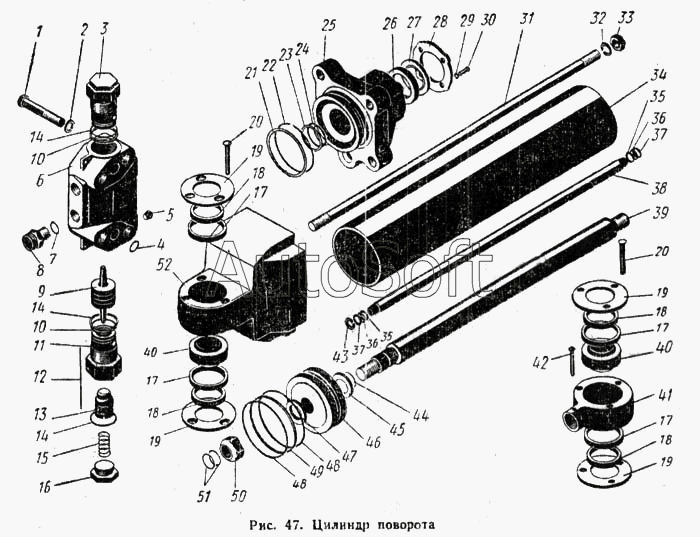

Каталог запасных частей к технике: ПТЗ К-700. Цилиндр поворота
39
25
26
27
28
29
30
31
32
33
34
35
35
36
36
37
37
38
24
40
40
41
42
43
44
45
46
47
48
48
49
50
51
52
10
10
1
2
3
4
5
6
7
8
9
11
12
13
14
14
14
15
16
17
17
17
17
18
18
18
18
19
19
19
19
20
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700.34.29.000-1 | 7***1 | Цилиндр поворота | |
| 700.34.29.010-1 | 7***1 | Крышка задняя в сборе | |
| 700.34.29.020-1 | 7***1 | Шток в сборе | |
| 700.34.29.030 | 7***0 | Гайка в сборе | |
| 700.34.29.070-1 | 7***1 | Коробка клапанная в сборе | |
| 1 | Б***2 | Болт М14Х1,5Х90-026 ГОСТ 7811-62 | |
| 2 | Ш***1 | Шайба пружинная 14Н ГОСТ 6402-61 | |
| 3 | 7***0 | Клапан в сборе | |
| 4 | К***1 | Кольцо Н1-22 Х18-4 ГОСТ 9833-61 | |
| 5 | П***7 | Пробка КГ1/8"-026 ГОСТ 12720-67 | |
| 6 | 7***2 | Коробка клапанная | |
| 7 | К***1 | Кольцо Н1-25Х20-2 ГОСТ 0833-61 | |
| 8 | 7***3 | Штуцер | |
| 9 | 7***1 | Толкатель | |
| 10 | К***1 | Кольцо У-40Х35-2 ГОСТ 9833-61 | |
| 11 | 7***9 | Корпус клапана | |
| 12 | П***7 | Проволока КО 1Х30 мм ГОСТ 792-67 | |
| 13 | 7***1 | Клапан | |
| 14 | К***1 | Кольцо У -32Х0-2 ГОСТ 9633-61 | |
| 15 | 7***7 | Пружина | |
| 16 | 7***2 | Пробка | |
| 17 | 7***2 | Кольцо | |
| 18 | 7***3 | Сальник | |
| 19 | 7***4 | Крышка | |
| 20 | З***8 | Заклепка 8Х60 ГОСТ 10300-68 | |
| 21 | К***1 | Кольцо У-100Х95-4 ГОСТ 9833-61 | |
| 22 | 7***2 | Прокладка | |
| 23 | К***1 | Кольцо Н1-52Х45-4 ГОСТ 9833-61 | |
| 24 | 7***3 | Прокладка | |
| 25 | 7***5 | Крышка передняя | |
| 26 | 7***6 | Манжета | |
| 27 | 7***7 | Скребок | |
| 28 | 7***8 | Крышка | |
| 29 | Ш***1 | Шайба пружинная 6Н ГОСТ 6402-61 | |
| 30 | Б***2 | Болт М6Х16-021 ГОСТ 7305-62 | |
| 31 | 7***9 | Шпилька | |
| 32 | Ш***1 | Шайба пружинная 18Н ГОСТ 6402-61 | |
| 33 | Г***2 | Гайка М18Х1,5-016 ГОСТ 5927-62 | |
| 34 | 7***4 | Корпус цилиндра | |
| 35 | 7***3 | Шайба маслопровода | |
| 36 | 7***4 | Прокладка | |
| 37 | К***1 | Кольцо Н1-20Х16-4 ГОСТ 9833-61 | |
| 38 | 7***3 | Маслопровод | |
| 39 | 7***1 | Шток | |
| 40 | Ш***4 | Шарнирный подшипник ШС-40 ГОСТ 3635-54 | |
| 41 | 7***1 | Головка | |
| 42 | З***2 | Заклепка 8Х55 ГОСТ 10300-62 | |
| 43 | Ш***1 | Шайба пружинная 12Н ГОСТ 6402-61 | |
| 44 | К***1 | Кольцо У-30Х25-4 ГОСТ 9833-61 | |
| 45 | 7***7 | Шайба | |
| 46 | 7***2 | Поршень | |
| 47 | 7***6 | Шайба | |
| 48 | 7***1 | Прокладка | |
| 49 | К***1 | Кольцо Н1-1 00Х90-4 ГОСТ 9833-61 | |
| 50 | 7***8 | Гайка | |
| 51 | 7***9 | Кольцо | |
| 52 | 7***1 | Крышка задняя |
