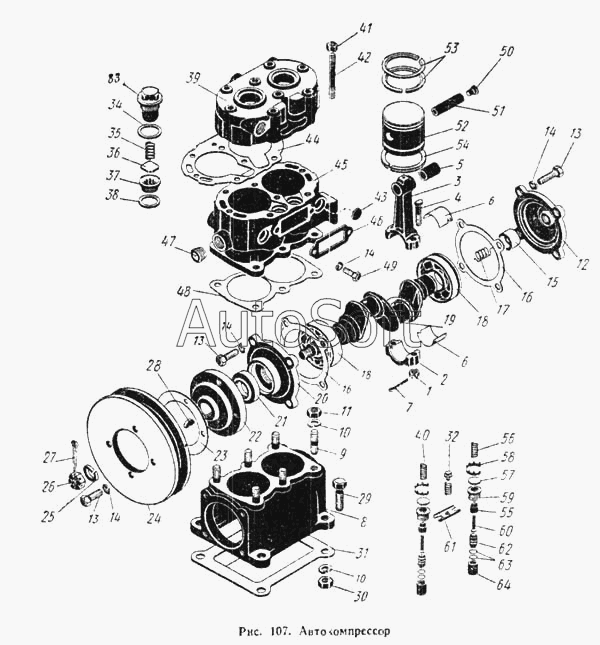

Каталог запасных частей к технике: ПТЗ К-700. Автокомпрессор
37
46
45
44
43
42
41
40
39
38
47
36
35
34
33
32
31
30
29
56
64
63
62
61
60
59
58
57
27
55
54
53
52
51
50
49
48
1
9
8
7
6
6
5
4
3
2
10
10
19
26
25
24
23
23
22
21
20
18
18
17
16
16
15
14
14
14
14
13
13
13
12
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-3509018-Б | 1***Б | Картер со шпильками в сборе | |
| 130-3509026 | 1***6 | Блок цилиндров с разгрузочным устройством в сборе | |
| 130-3509028 | 1***8 | Блок цилиндров в сборе | |
| 130-3509039 | 1***9 | Головка в сборе | |
| 130-3509150-А | 1***А | Поршень и шатун в сборе | |
| 130-3509169 | 1***9 | Палец поршневой в сборе | |
| 130-3509180-А | 1***А | Шатун в сборе | |
| 500-3509015-Б1 | 5***1 | Автокомпрессор в сборе | |
| 500-3509130-Б1 | 5***1 | Шкив компрессора в сборе | |
| 1 | 3***П | Гайка М8Х 1 | |
| 2 | 1***Б | Крышка шатуна | |
| 3 | 1***Б | Шатун | |
| 4 | 1***0 | Болт шатуна | |
| 5 | 1***4 | Втулка верхней головки шатуна | |
| 6 | 1***2 | Вкладыш шатуна | |
| 7 | 2***П | Шплинт 2Х16 | |
| 8 | 1***Б | Картер | |
| 9 | 3***8 | Шпилька М10Х1Х25 | |
| 10 | 2***2 | Шайба пружинная | |
| 11 | 3***9 | Гайка М10Х1 | |
| 12 | 1***0 | Крышки картера задняя | |
| 13 | 2***9 | Болт М8Х25 | |
| 14 | 2***2 | Шайба пружинная | |
| 15 | 1***4 | Уплотнитель задней крышки | |
| 16 | 1***3 | Прокладка | |
| 17 | 1***3 | Пружина уплотнителя задней крышки | |
| 18 | 1***3 | Подшипник 207 | |
| 19 | 1***А | Вал коленчатый | |
| 20 | 1***0 | Крышка картера передняя | |
| 21 | 1***2 | Сальник с пружиной в сборе | |
| 22 | 5***4 | Ступица шкива компрессора | |
| 23 | 4***П | Шпонка сегментная 5Х7,5 | |
| 23 | 5***7 | Прокладка регулировочная шкива компрессора | |
| 24 | 5***2 | Шкив компрессора | |
| 25 | 2***9 | Шайба 14 | |
| 26 | 2***9 | Гайка М14Х 15 | |
| 27 | 2***9 | Шплинт 3,2Х20 | |
| 29 | 2***8 | Болт М10Х 30 | |
| 30 | 2***8 | Гайка М10 | |
| 31 | 1***Б | Прокладка нижней крышки картера | |
| 32 | 1***5 | Направляющая пружины коромысла | |
| 33 | 1***4 | Пробка нагнетательного клапана | |
| 34 | 1***5 | Прокладка | |
| 35 | 1***8 | Пружина нагнетательного клапана | |
| 36 | 1***0 | Клапан нагнетательный | |
| 37 | 1***А | Седло нагнетательного клапана | |
| 38 | 1***5 | Прокладка | |
| 39 | 1***0 | Головка цилиндров | |
| 40 | 1***2 | Пружина коромысла | |
| 41 | 2***9 | Гайка | |
| 42 | 4***8 | Шпилька М8Х1Х57 | |
| 43 | 2***П | Заглушка 20 | |
| 44 | 1***А | Прокладка головки | |
| 45 | 1***А | Блок цилиндров | |
| 46 | 1***0 | Прокладка проставки воздушного фильтра | |
| 47 | 2***П | Пробка РК 3/8" | |
| 48 | 1***8 | Прокладка блока цилиндров | |
| 49 | 2***8 | Болт М8Х16 | |
| 50 | 1***1 | Заглушка поршневого пальца | |
| 51 | 1***0 | Палец поршневой | |
| 52 | 1***0 | Поршень | |
| 53 | 1***4 | Кольцо компрессионное | |
| 54 | 1***6 | Кольцо поршневое маслосъемное | |
| 55 | 1***9 | Гнездо штока впускного клапана | |
| 56 | 1***8 | Пружина впускного клапана | |
| 57 | 1***6 | Клапан впускной | |
| 58 | 1***3 | Направляющая впускного клапана | |
| 59 | 1***9 | Седло впускного клапана | |
| 60 | 1***Б | Шток впускного клапана | |
| 61 | 1***2 | Коромысло впускных клапанов | |
| 62 | 1***В | Плунжер впускного клапана | |
| 63 | 1***7 | Кольцо уплотнитель ное плунжера | |
| 64 | 1***Б | Втулка плунжера |
