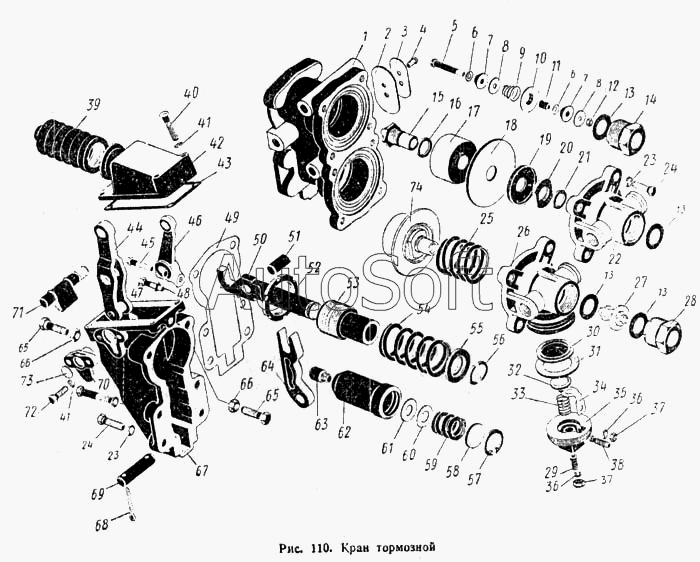

Каталог запасных частей к технике: ПТЗ К-700. Кран тормозной
47
56
55
54
53
52
51
50
49
48
57
46
45
44
43
42
41
41
40
39
38
65
65
74
73
72
71
70
68
67
66
66
37
37
64
63
62
61
60
59
59
58
8
8
17
16
15
14
13
13
13
13
12
11
10
9
18
7
7
6
6
5
4
3
2
1
27
36
36
35
34
33
32
31
30
29
28
26
25
24
24
23
23
22
21
20
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 120-3720100 | 1***0 | Колодка контактная в сборе | |
| 130-3514010-Б | 1***Б | Кран тормозной в сборе | |
| 130-3514100-Б | 1***Б | Пружина уравно вешивающая малая в сборе | |
| 1 | 1***Б | Корпус крана | |
| 2 | 1***5 | Уплотнитель выпускного отверстия | |
| 3 | 1***6 | Крышка выпускного отверстия | |
| 4 | 4***8 | Винт М5Х12 | |
| 5 | 1***В | Стержень клапана | |
| 6 | 1***5 | Шайба клапана малая | |
| 7 | 1***1 | Корпус клапана | |
| 8 | 1***3 | Шайба клапана большая | |
| 9 | 1***8 | Пружина клапана | |
| 10 | 1***2 | Седло клапана | |
| 11 | 1***3 | Трубка стержня клапана | |
| 12 | 2***8 | Гайка М4 | |
| 13 | 1***А | Прокладка седла уплотнительная клапана | |
| 14 | 1***7 | Пробка | |
| 15 | 1***Б | Седло выпускное | |
| 16 | 1***6 | Прокладка седла | |
| 17 | 1***7 | Направляющая диафрагмы | |
| 18 | 1***0 | Диафрагма | |
| 19 | 1***1 | Шайба диафрагмы | |
| 20 | 1***9 | Гайка диафрагмы | |
| 21 | 1***9 | Кольцо уплотнительное | |
| 22 | 1***Б | Крышка тормозного крана | |
| 23 | 2***2 | Шайба пружинная | |
| 24 | 2***8 | Болт М8Х25 | |
| 25 | 1***5 | Пружина диафрагмы возвратная | |
| 26 | 1***Б | Крышка нижняя | |
| 27 | 1***2 | Клапан в сборе | |
| 28 | 1***5 | Пробка | |
| 29 | 1***5 | Болт контактный с контактом в сборе | |
| 30 | 1***5 | Диафрагма стоп-сигнала | |
| 31 | 1***6 | Прокладка контактной колодки | |
| 32 | 1***5 | Контакт в сборе | |
| 33 | 1***2 | Пружина контакта | |
| 34 | 1***Б | Шина контактная | |
| 35 | 1***2 | Колодка контактная | |
| 36 | 2***9 | Шайба | |
| 37 | 2***9 | Гайка М5 | |
| 38 | 1***1 | Болт стоп-сигнала | |
| 39 | 1***5 | Чехол тяги защитный | |
| 40 | 2***8 | Болт М6 | |
| 41 | 2***2 | Шайба пружинная | |
| 42 | 1***3 | Крышка корпуса рычагов | |
| 43 | 1***9 | Прокладка | |
| 44 | 1***Б | Рычаг в сборе | |
| 45 | 2***8 | Болт М6Х25 | |
| 46 | 1***3 | Рычаг ручного привода | |
| 47 | 2***8 | Гайка М6 | |
| 48 | 2***8 | Болт М6Х32 | |
| 49 | 1***3 | Прокладка корпуса | |
| 50 | 1***5 | Шток | |
| 51 | 1***7 | Ось рычага | |
| 52 | 3***8 | Гайка | |
| 53 | 1***8 | Направляющая штока | |
| 54 | 1***4 | Пружина уравновешивающая большая | |
| 55 | 1***А | Шайба опорная штока | |
| 56 | 1***7 | Полукольцо стопорное | |
| 57 | 3***2 | Кольцо замковое | |
| 58 | 1***6 | Шайба пружины опорная | |
| 59 | 1***Б | Пружина уравновешивающая | |
| 59 | 1***6 | Ось малого рычага | |
| 60 | 1***Б | Прокладка регулировочная | |
| 61 | 2***8 | Шайба 12 | |
| 62 | 1***Б | Стакан уравновешивающей пружины | |
| 63 | 1***7 | Пятка стакана | |
| 64 | 1***Б | Рычаг малый | |
| 65 | 3***8 | Болт | |
| 66 | 2***8 | Гайка М8 | |
| 67 | 1***1 | Корпус рычагов | |
| 68 | 2***8 | Шплинт 4Х25 | |
| 70 | 1***5 | Крышка валика ручного привода | |
| 71 | 1***5 | Валик рычага ручного привода | |
| 72 | 2***8 | Болт М6Х20 | |
| 73 | 2***8 | Заглушка 16 | |
| 74 | 1***Б | Диафрагма в сборе | |
| 75 | 2***8 | Болт М8Х35 |
