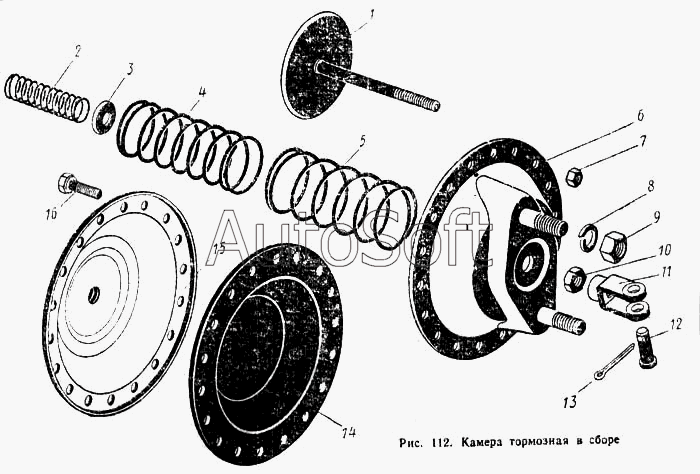

Каталог запасных частей к технике: ПТЗ К-700. Камера тормозная в сборе
8
16
15
14
13
12
11
10
9
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 200-3519111-В | 2***В | Камера тормозная в сборе | |
| 1 | 2***0 | Шток задней тормозной камеры в сборе | |
| 2 | 2***7 | Пружина уплотнптельной шайбы штока тормозной камеры | |
| 3 | 2***6 | Шайба уплотнительная штока | |
| 4 | 2***7 | Пружина задней тормозной камеры малая | |
| 5 | 2***4 | Пружина задней тормозной камеры большая | |
| 6 | 2***Б | Корпус задней тормозной камеры в сборе | |
| 7 | 2***2 | Гайка М8Х1 | |
| 8 | 2***2 | Шайба пружинная | |
| 9 | 2***2 | Гайка М1 6Х1,5 | |
| 10 | 3***9 | Гайка М12Х1,25 | |
| 11 | 2***Б | Вилка штока тормозной камеры | |
| 12 | 2***8 | Палец 12х38 | |
| 13 | 2***П | Шплинт 3Х20 | |
| 14 | 2***0 | Диафрагма задней тормозной камеры | |
| 15 | 2***Б | Крышка корпуса задней тормозной камеры в сборе | |
| 16 | 2***2 | Болт М8Х1Х Х20 |
