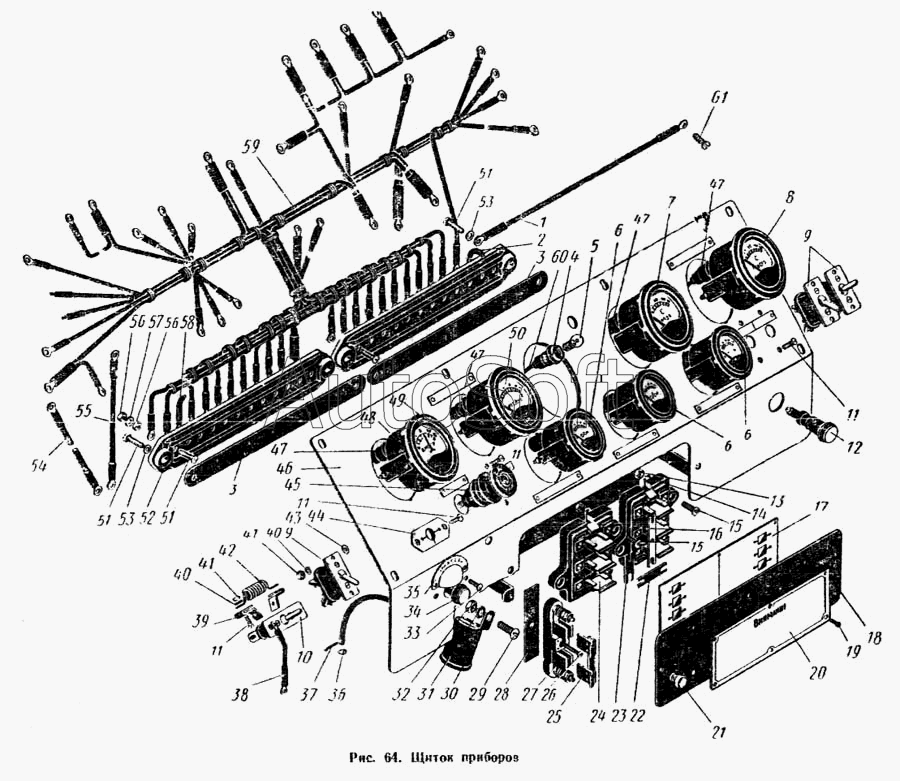

Каталог запасных частей к технике: ПТЗ К-700. Щиток приборов
47
47
47
47
32
33
34
35
36
37
38
39
40
40
41
41
42
43
44
45
46
31
48
49
50
51
51
51
52
53
53
54
55
56
56
57
58
59
60
61
16
1
3
3
4
5
6
6
6
7
7
8
9
9
10
11
11
11
11
12
13
14
15
15
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700.38.05.000-5 | 7***5 | Щиток приборов | |
| 1 | 7***1 | Провод «182» | |
| 3 | 7***7 | Прокладка | |
| 4 | 7***0 | Патрон контрольной лампы ПП-28 | |
| 5 | Л***6 | Лампа накаливания А12-1 ГОСТ 2023-66 | |
| 6 | 7***0 | Приемник указателя давления масла УК-146 | |
| 7 | 7***0 | Указатель температуры воды УК-118 | |
| 7 | 7***6 | Провод «20» | |
| 8 | 7***0 | Приемник указателя температуры масла УК-108 | |
| 9 | 7***0 | Включатель ВК-57 | |
| 10 | 7***0 | Переключатель П57 | |
| 11 | В***2 | Винт М4Х12-001 ГОСТ 1489-62 | |
| 12 | 7***0 | Фонарь контрольной лампы ПД20-Е | |
| 13 | Г***2 | Гайка М6-011 ГОСТ 5927-62 | |
| 14 | Ш***1 | Шайба пружинная 6Н ГОСТ 6402-61 | |
| 15 | В***2 | Винт М6Х16-001 ГОСТ 1489-62 | |
| 16 | 7***8 | Шинка | |
| 17 | 7***1 | Табличка | |
| 18 | 7***1 | Крышка | |
| 19 | З***8 | Заклепка 2Х6Х700 ГОСТ 10299-68 | |
| 20 | 7***1 | Табличка | |
| 21 | 7***2 | Ручка | |
| 22 | 7***2 | Шинка | |
| 23 | 7***6 | Шинка | |
| 24 | 7***0 | Блок предохранителей ПР13-А | |
| 25 | 7***0 | Плавкая вставка ПВ-80АС | |
| 26 | В***2 | Винт М14Х20-001 ГОСТ 1489-62 | |
| 27 | 7***0 | Блок защиты БЗ-30 | |
| 28 | 7***3 | Прокладка | |
| 29 | В***2 | Винт Л18Х18-001 ГОСТ 1489-62 | |
| 30 | 7***1 | Сигнализатор поворота РС57В | |
| 31 | Ш***1 | Шайба пружинная 8Н ГОСТ 6402-61 | |
| 32 | Г***2 | Гайка М8-011 ГОСТ 5927-62 | |
| 33 | В***2 | Винт М4Х8-001 ГОСТ 1 489-62 | |
| 34 | 7***0 | Фонарь контрольной лампы ПД20-Д | |
| 35 | 7***1 | Козырек | |
| 36 | Ш***8 | Шайба 6-001 ГОСТ 11371-68 | |
| 37 | Ш***6 | Шплинт 2Х14-001 ГОСТ 337-66 | |
| 38 | 7***0 | Провод «181» | |
| 39 | 7***4 | Шинка | |
| 40 | Ш***1 | Шайба пружинная 4Н ГОСТ 6402-61 | |
| 41 | Г***2 | Гайка М4-011 ГОСТ 5927-62 | |
| 42 | 7***4 | Сопротивление пусковое | |
| 43 | Ш***8 | Шайба 4-001 ГОСТ 11371-68 | |
| 44 | 7***3 | Табличка | |
| 45 | 7***1 | Кнопка на одно замыкание | |
| 46 | 7***5 | Панель в сборе | |
| 47 | 7***0 | Патрон ПП-1 | |
| 48 | 7***0 | Амперметр АП-104 | |
| 49 | 7***5 | Протектор | |
| 50 | 7***0 | Приемник указателя давления масла УК-138 | |
| 51 | В***2 | Винт М5Х20-001 ГОСТ 1489-62 | |
| 52 | 7***6 | Основание 12-клеммноой панели соединительных проводов | |
| 53 | Ш***8 | Шайба 5-001 ГОСТ 11371-68 | |
| 54 | 7***3 | Провод «166» | |
| 55 | 7***4 | Провод «183» | |
| 56 | Г***2 | Гайка М5Х011 ГОСТ 5927-62 | |
| 57 | Ш***1 | Шайба пружинная 5Н ГОСТ 6402-61 | |
| 58 | 7***3 | Провод «18» | |
| 59 | 7***2 | Пучок проводов | |
| 60 | 7***1 | Провод «34» | |
| 61 | В***2 | Винт М6Х10 ГОСТ 1489-62 |
