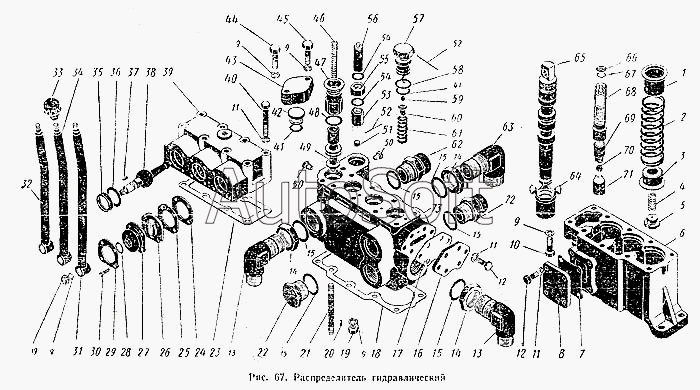

Каталог запасных частей к технике: ПТЗ К-700. Распределитель гидравлический
1
2
3
4
5
6
7
8
9
9
9
9
9
10
11
11
11
12
12
13
13
14
14
14
15
15
15
15
15
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
42
43
44
45
46
47
48
49
50
50
51
52
52
53
54
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700.46.11.000-1 | 7***1 | Распределитель гидравлический | |
| 1 | 7***4 | Стакан | |
| 2 | 7***1 | Пружина золотника | |
| 3 | 7***9 | Стакан | |
| 4 | 7***2 | Пружина фиксатора | |
| 5 | 7***3 | Пробка | |
| 6 | 7***1 | Крышка нижняя | |
| 7 | 7***8 | Прокладка | |
| 8 | 7***4 | Крышка слива | |
| 9 | Ш***1 | Шайба пружинная 10Н ГОСТ 6402-61 | |
| 10 | Б***2 | Болт М10Х45-021 ГОСТ 7811-62 | |
| 11 | Ш***1 | Шайба пружинная 8Н ГОСТ 6402-61 | |
| 12 | Б***2 | Болт М8Х20-021 ГОСТ 7808-62 | |
| 13 | 7***8 | Угольник | |
| 14 | 7***1 | Гайка | |
| 15 | 3***2 | Пломба | |
| 16 | 7***2 | Крышка | |
| 17 | 7***3 | Прокладка | |
| 18 | 7***6 | Прокладка | |
| 19 | Г***2 | Гайка М10-011 ГОСТ 5927-62 | |
| 20 | Ш***2 | Штифт цилиндрический 3Пр2/2аХ10 ГОСТ 3128-60 | |
| 21 | Ш***- | Шпилька БМ10Х115 (12/26) 021 ГОСТ 11765-66 | |
| 22 | 7***1 | Пробка | |
| 23 | 7***5 | Прокладка | |
| 24 | 7***2 | Прокладка | |
| 25 | 7***1 | Прокладка | |
| 26 | 7***2 | Фланец | |
| 27 | 7***2 | Чехол | |
| 28 | 7***6 | Кольцо | |
| 29 | 7***1 | Шайба | |
| 30 | В***2 | Винт М6Х18-001 ГОСТ 1489-62 | |
| 31 | 7***0 | Рукоятка в сборе | |
| 32 | 7***0 | Рукоятка в сборе | |
| 33 | 7***1 | Шар | |
| 34 | 7***0 | Рукоятка в сборе | |
| 35 | 7***1 | Кольцо | |
| 36 | К***1 | Кольцо Н1-35Х28-4 ГОСТ 9833-61 | |
| 37 | Ш***8 | Шпонка сегментная 3Х6,5 ГОСТ 8795-58 | |
| 38 | 7***2 | Рычаг | |
| 39 | 7***2 | Крышка верхняя | |
| 40 | Б***2 | Болт М8Х70-021 ГОСТ 7811-62 | |
| 41 | К***1 | Кольцо Н1-22Х18-4 ГОСТ 9833-31 | |
| 42 | 7***1 | Пята | |
| 43 | 7***3 | Фланец | |
| 44 | Б***5 | Болт III М10Х35-021 ГОСТ 7808-55 | |
| 45 | Б***2 | Болт М10Х35-021 ГОСТ 7808-62 | |
| 46 | 7***5 | Пружина перепускного клапана | |
| 47 | 7***3 | Направляющая клапана | |
| 48 | К***1 | Кольцо У-32Х0-4 ГОСТ 9833-61 | |
| 49 | 7***2 | Клапан перепускной | |
| 50 | П***7 | Пробка КГ 1/8"-026 ГОСТ 12720-67 | |
| 51 | П***а | Пломба | |
| 52 | П***7 | Проволока КО 1Х240 мм ГОСТ 792- 67 | |
| 53 | 7***1 | Колпачок | |
| 54 | 7***2 | Прокладка | |
| 55 | 7***7 | Гайка | |
| 56 | 7***6 | Винт | |
| 57 | 7***2 | Седло клапана | |
| 58 | К***1 | Кольцо Н1-28Х22-4 ГОСТ 9833-51 | |
| 59 | Ш***0 | Шарик БV 9,525 мм Н ГОСТ 3722-60 | |
| 60 | 7***2 | Направляющая | |
| 61 | 7***5 | Пружина предохранительного клапана | |
| 62 | 7***2 | Штуцер | |
| 63 | 7***9 | Угольник | |
| 64 | 7***9 | Обойма фиксатора | |
| 65 | 7***1 | Золотник | |
| 66 | 7***8 | Фильтр | |
| 67 | 7***6 | Прокладка | |
| 68 | 7***0 | Гильза золотника в сборе | |
| 69 | 7***9 | Бустер | |
| 70 | Ш***0 | Шарик V 8 мм Н ГОСТ 3722-60 | |
| 71 | 7***1 | Втулка фиксатора | |
| 72 | 7***1 | Штуцер | |
| 73 | 7***0 | Корпус распределителя в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
