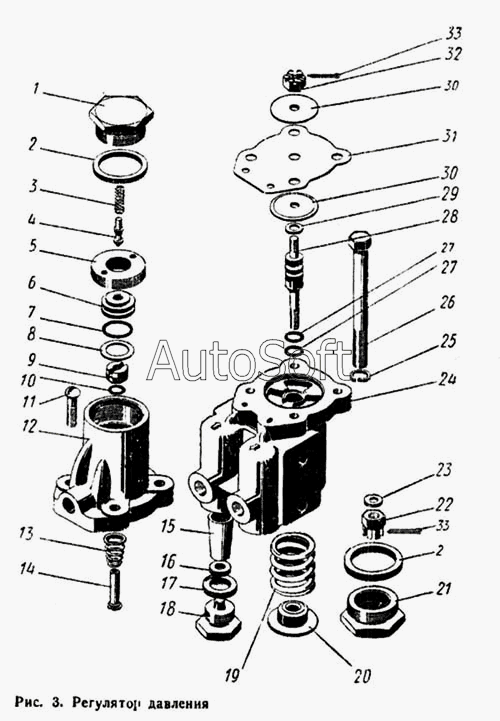

Каталог запасных частей к технике: ПТЗ К-700. Регулятор давления
25
17
18
19
20
21
22
23
24
16
26
27
27
28
29
30
30
31
32
33
33
8
1
2
2
3
4
5
6
7
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700.10.30.000 | 7***0 | Регулятор давления в сборе | |
| 700.10.30.020 | 7***0 | Шток в сборе | |
| 1 | 7***2 | Пробка | |
| 2 | 7***7 | Кольцо | |
| 3 | 7***4 | Пружина | |
| 4 | 7***7 | Клапан | |
| 5 | 7***1 | Винт регулировочный | |
| 6 | 7***3 | Седло клапана | |
| 7 | 7***1 | Кольцо | |
| 8 | 7***6 | Прокладка | |
| 9 | 7***1 | Втулка | |
| 10 | 7***4 | Кольцо | |
| 11 | В***2 | Винт М6Х18-001 ГОСТ 1489-62 | |
| 12 | 7***2 | Корпус верхний | |
| 13 | 7***6 | Пружина | |
| 14 | 7***2 | Толкатель | |
| 15 | 7***9 | Фильтр | |
| 16 | 7***9 | Кольцо | |
| 17 | 7***8 | Кольцо | |
| 18 | 7***3 | Пробка | |
| 19 | 7***5 | Пружина | |
| 20 | 7***4 | Шайба упорная | |
| 21 | 7***2 | Пробка | |
| 22 | 7***1 | Гайка | |
| 23 | Ш***8 | Шайба 6-001 ГОСТ 11371-68 | |
| 24 | 7***1 | Корпус нижний | |
| 25 | Ш***1 | Шайба пружинная 8Н ГОСТ 6402-61 | |
| 26 | Б***2 | Болт М8Х75-021 ГОСТ 7811-62 | |
| 27 | 7***6 | Кольцо | |
| 28 | 7***5 | Шток | |
| 29 | 7***9 | Прокладка | |
| 30 | 7***8 | Шайба | |
| 31 | 7***7 | Диафрагма | |
| 32 | Г***2 | Гайка М6-011 ГОСТ 5933-62 | |
| 33 | Ш***6 | Шплинт 1,6Х10-001 ГОСТ 397-66 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
