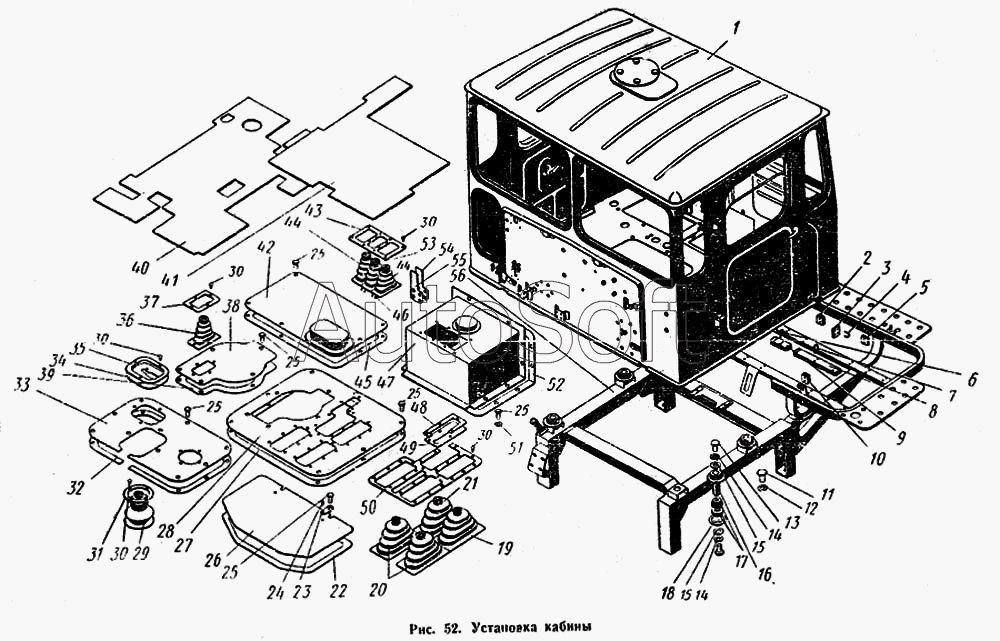

Каталог запасных частей к технике: ПТЗ К-700. Установка кабины
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
15
16
17
18
19
20
21
22
23
24
25
25
25
25
25
25
26
27
28
29
30
30
30
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
44
45
46
47
48
49
50
51
52
53
54
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700.00.67.000-4 | 7***4 | Установка кабины | |
| 700.00.67.010-2 | 7***2 | Крышка в сборе | |
| 700.00.67.060-2 | 7***2 | Крышка в сборе | |
| 700.00.67.090-2 | 7***2 | Крышка в сборе | |
| 700.00.67.110-1 | 7***1 | Крышка в сборе | |
| 700.00.67.150-1 | 7***1 | Крышка в сборе | |
| 1 | 7***3 | Кабина в сборе | |
| 2 | 7***2 | прокладка | |
| 3 | 7***9 | Прокладка | |
| 4 | 7***1 | Скоба | |
| 5 | 7***9 | Прокладка | |
| 6 | 7***1 | Скоба | |
| 7 | 7***4 | Скоба | |
| 8 | 7***1 | Прокладка | |
| 9 | 7***1 | Прокладка | |
| 10 | 7***9 | Прокладка | |
| 11 | Б***2 | Болт М20Х50-101 ГОСТ 7508-62 | |
| 12 | Ш***1 | Шайба пружинная 20Н ГОСТ 6402-61 | |
| 13 | Б***2 | Болт М16Х1,5Х35-101 ГОСТ 7808-62 | |
| 14 | Ш***1 | Шайба пружинная 16Н ГОСТ 6402-61 | |
| 15 | Ш***8 | Шайба 16-001 ГОСТ 11371-68 | |
| 16 | 7***1 | Чашка в сборе | |
| 17 | 7***6 | Амортизатор | |
| 18 | 7***1 | Чашка | |
| 19 | 7***2 | Кожух | |
| 20 | 7***3 | Кожух | |
| 21 | 7***1 | Кожух | |
| 22 | 7***3 | Прокладка | |
| 23 | 7***6 | Крючок | |
| 24 | З***8 | Заклепка 6Х14 ГОСТ 10299-68 | |
| 25 | Б***2 | Болт М8Х20 ГОСТ 7808- 62 | |
| 26 | 7***2 | Крышка | |
| 27 | 7***1 | Прокладка | |
| 28 | 7***3 | Крышка | |
| 29 | 7***1 | Кожух | |
| 30 | З***8 | Заклепка 4Х12-700 ГОСТ 10299-68 | |
| 31 | 7***2 | Кольцо | |
| 32 | 7***2 | Прокладка | |
| 33 | 7***0 | Крышка а сборе | |
| 34 | 7***1 | Прокладка | |
| 35 | 7***1 | Обечайка | |
| 36 | 7***1 | Кожух | |
| 37 | 7***9 | Обечайка | |
| 38 | 7***1 | Крышка | |
| 39 | 7***1 | Прокладка | |
| 40 | 7***1 | Коврик резиновый | |
| 41 | 7***4 | Коврик резиновый | |
| 42 | 7***1 | Крышка | |
| 43 | 7***1 | Фланец | |
| 44 | 7***3 | Кожух | |
| 45 | 7***1 | Прокладка | |
| 46 | 7***3 | Скоба | |
| 47 | 7***1 | Крышка | |
| 48 | 7***3 | Уплотнение | |
| 49 | 7***4 | Фланец | |
| 50 | 7***3 | Обечайка | |
| 51 | Ш***8 | Шайба 8-001 ГОСТ 11371-68 | |
| 52 | 7***2 | Прокладка | |
| 53 | 7***4 | Коврик резиновый | |
| 54 | 7***7 | Крышка | |
| 55 | 7***8 | Прокладка | |
| 56 | 7***1 | Постамент (в сборе с деталями поз 48-56) |
