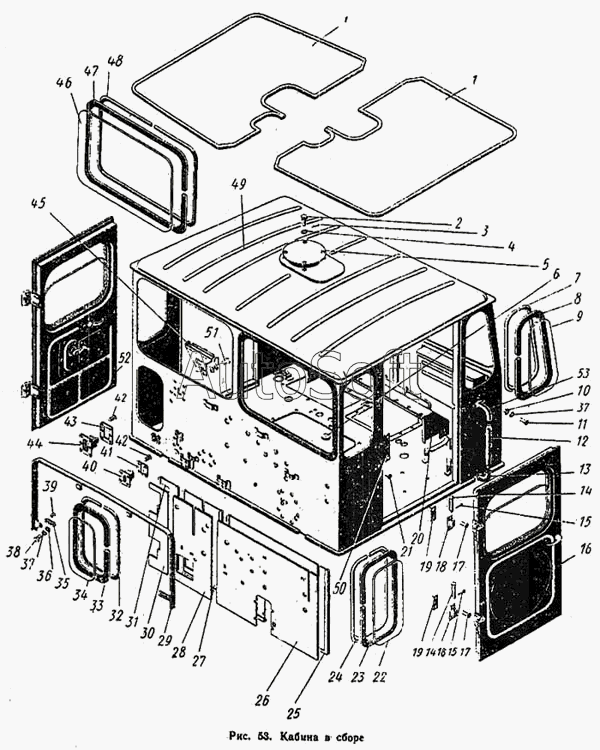

Каталог запасных частей к технике: ПТЗ К-700. Кабина в сборе
41
28
29
30
31
32
33
34
35
36
37
37
38
39
40
27
42
42
43
44
45
46
47
48
49
50
51
52
53
14
14
1
1
2
3
4
5
6
7
8
9
10
11
12
13
15
15
16
17
17
18
18
19
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700.67.00.000-3 | 7***3 | Кабина в сборе | |
| 1 | 7***0 | Обивка в сборе | |
| 2 | Б***2 | Болт М6Х20-021 ГОСТ 7805-02 | |
| 3 | Ш***6 | Шплинт 1,6Х10-001 ГОСТ 397-66 | |
| 4 | Ш***1 | Шайба пружинная 6Н ГОСТ 6402-61 | |
| 5 | 7***0 | Крышка в сборе | |
| 6 | 7***1 | Шайба | |
| 7 | 7***3 | Вкладыш уплотнительный | |
| 8 | 7***3 | Уплотнитель стекла | |
| 9 | 7***5 | Стекло боковое | |
| 10 | Г***2 | Гайка М8-011 ГОСТ 5927-62 | |
| 11 | В***2 | Винт М8Х18 ГОСТ 1489-62 | |
| 12 | 7***1 | Поручень | |
| 13 | 7***0 | Кронштейн в сборе | |
| 14 | 7***1 | Ось петли | |
| 15 | Ш***6 | Шплинт 3,2Х18-001 ГОСТ 397-66 | |
| 16 | 7***2 | Дверь левая | |
| 17 | В***2 | Винт М8Х18-001 ГОСТ 1490-62 | |
| 18 | 7***1 | Створка петли | |
| 19 | 7***3 | Планка | |
| 20 | 7***3 | Опора панели в сборе | |
| 21 | З***8 | Заклепка 3Х8-700 ГОСТ 10299-68 | |
| 22 | 7***2 | Стекло | |
| 23 | 7***2 | Уплотнитель стекла | |
| 24 | 7***2 | Вкладыш Уплотнительный | |
| 25 | 7***0 | Обивка в сборе | |
| 26 | 7***6 | Прокладка | |
| 27 | 7***0 | Обивка в сборе | |
| 28 | 7***5 | Прокладка | |
| 29 | 7***9 | Обечайка | |
| 30 | 7***1 | Прокладка | |
| 31 | 7***0 | Обивка в сборе | |
| 32 | 7***4 | Вкладыш уплотнительный | |
| 33 | 7***4 | Уплотнитель стекла | |
| 34 | 7***6 | Стекло нижнее | |
| 35 | 7***5 | Планка | |
| 36 | Ш***8 | Шайба 8-001 ГОСТ 11371-68 | |
| 37 | Ш***1 | Шайба пружинная 8Н ГОСТ 6402-61 | |
| 38 | Б***2 | Болт М8Х20-021 ГОСТ 7808-62 | |
| 39 | З***8 | Заклепка 5Х12 ГОСТ 10300-68 | |
| 40 | 7***1 | Кожух | |
| 41 | 7***3 | Фланец | |
| 42 | З***8 | Заклепка 4Х12-700 ГОСТ 10299-68 | |
| 43 | 7***2 | Фланец | |
| 44 | 7***9 | Кожух | |
| 45 | 7***0 | Патрубок | |
| 46 | 7***1 | Стекло | |
| 47 | 7***1 | Уплотнитель стекла | |
| 48 | 7***1 | Вкладыш уплотнительный | |
| 49 | 7***2 | Кабина сварная | |
| 50 | 7***1 | Табличка | |
| 51 | Б***2 | Болт М8Х16-021 ГОСТ 7808-62 | |
| 52 | 7***2 | Дверь правая | |
| 53 | 7***2 | Кронштейн в сборе |
