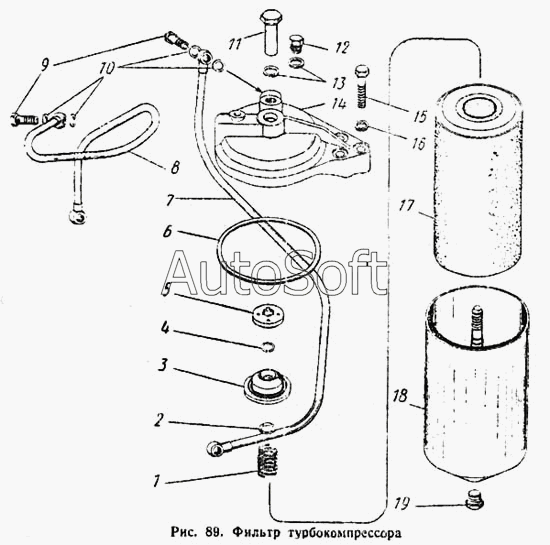

Каталог запасных частей к технике: ПТЗ К-700. Фильтр турбокомпрессора
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 201-1015624 | 2***4 | Прокладка пробки | |
| 236-1104336 | 2***6 | Прокладка трубки | |
| 238НБ-1017010 | 2***0 | Фильтр тонкой очистки масла в сборе | |
| 238НБ-1017045 | 2***5 | Чашка фильтра тонкой очистки масла в сборе уплотнительная | |
| 238НБ-1017159-Б | 2***Б | Штуцер крепления подводной трубки к блоку | |
| 310096-П2 | 3***2 | Болт крепления трубки | |
| 312326-П | 3***П | Шайба | |
| 315466-П29С | 3***С | Кляммер крепления трубки | |
| 1 | 2***0 | Пружина фильтра тонкой очистки масла | |
| 2 | 2***9 | Кольцо чашки фильтра тонкой очистки масла уплотнительное | |
| 3 | 2***6 | Чашка фильтра тонкой очистки масла уплотнительная | |
| 4 | 2***1 | Кольцо пружинное фильтра тонкой очистки масла | |
| 5 | 2***3 | Фиксатор элемента фильтра тонкой очистки масла | |
| 6 | 2***6 | Прокладка крышки фильтра тонкой очистки масла | |
| 7 | 2***Б | Трубка подвода масла к фильтру турбокомпрессора в сборе | |
| 8 | 2***А | Трубка подвода масла от фильтра к турбокомпрессору в сборе | |
| 9 | 3***2 | Болт крепления трубки | |
| 10 | 3***П | Шайба | |
| 11 | 2***Б | Болт крышки фильтра тонкой очистки масла | |
| 12 | 2***4 | Пробка крышки | |
| 13 | 2***4 | Прокладка пробки | |
| 14 | 2***Б | Крышка фильтра тонкой очистки масла | |
| 15 | 2***9 | Болт крепления фильтра | |
| 16 | 2***2 | Шайба пружинная | |
| 17 | 2***0 | Элемент фильтрующий фильтра тонкой очистки масла в сборе | |
| 18 | 2***5 | Корпус фильтра тонкой очистки масла в сборе | |
| 19 | 3***9 | Пробка коническая |
