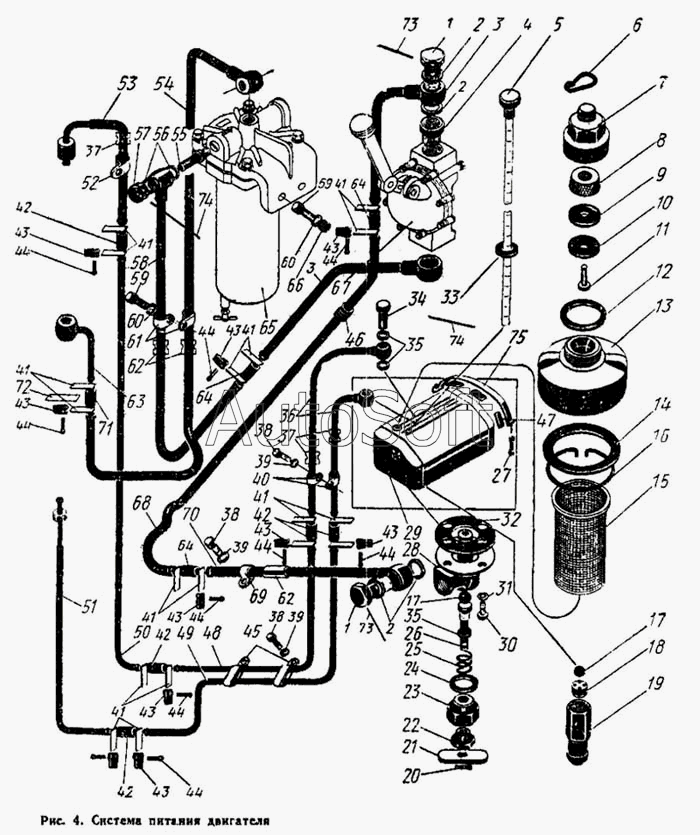

Каталог запасных частей к технике: ПТЗ К-700. Система питания двигателя
47
56
55
54
53
52
51
50
49
48
57
46
45
44
44
44
44
44
44
44
44
44
43
43
43
43
43
43
43
43
43
42
42
42
42
41
41
41
41
41
41
41
40
39
39
39
38
38
38
66
75
74
74
73
73
72
71
70
69
68
67
37
37
65
64
64
64
63
62
62
61
60
60
59
59
58
8
17
17
16
15
14
13
12
11
10
9
18
7
6
5
4
3
3
2
2
2
1
1
27
36
35
35
34
33
32
31
30
29
28
26
25
24
23
22
21
20
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700.11.00.000-2 | 7***2 | Система питания двигателя | |
| 700.11.03.000 | 7***0 | Пробка топливного бака | |
| 700.11.23.000-1 | 7***1 | Краник в сборе | |
| 1 | 7***8 | Болт зажимной | |
| 2 | П***0 | Прокладка 20Х30 | |
| 3 | 7***1 | Труба в сборе | |
| 4 | 7***7 | Штуцер | |
| 5 | 7***1 | Линейка топливомера в сборе | |
| 6 | 7***5 | Крючок для цепи | |
| 7 | 7***2 | Пробка | |
| 8 | 7***6 | Набивка | |
| 9 | 7***4 | Прокладка | |
| 10 | 7***3 | Шайба | |
| 11 | Б***2 | Болт М8Х16-021 ГОСТ 7308- 62 | |
| 12 | П***0 | Прокладка 50Х60 | |
| 13 | 7***2 | Крышка | |
| 14 | 7***1 | Прокладка | |
| 15 | 7***0 | Фильтр топливного бака | |
| 16 | 7***1 | Кольцо пружинное | |
| 17 | Ш***0 | Шарик БV 16 мм Н ГОСТ 3722-60 | |
| 18 | 7***4 | Шайба специальная | |
| 19 | 7***3 | Штуцер | |
| 20 | Ш***6 | Шплинт 3,2Х20-001 ГОСТ 397- 66 | |
| 21 | 7***6 | Ручка краника | |
| 22 | 7***5 | Штуцер | |
| 23 | 7***3 | Штуцер | |
| 24 | 7***7 | Прокладка | |
| 25 | 7***8 | Пружина | |
| 26 | 7***2 | Упор | |
| 27 | 7***0 | Стяжка | |
| 28 | 7***1 | Корпус краника | |
| 29 | 7***1 | Бак топливный | |
| 30 | Б***2 | Болт М10Х20-021 ГОСТ 7808-62 | |
| 31 | Ш***1 | Шайба пружинная 10Н ГОСТ 6402-61 | |
| 32 | 7***2 | Прокладка | |
| 33 | П***4 | Прокладка 14Х24 | |
| 34 | 7***9 | Болт зажимной | |
| 35 | П***8 | Прокладка 12Х18 | |
| 36 | 7***0 | Труба в сборе | |
| 37 | В***8 | Втулка 8 | |
| 38 | Б***2 | Болт М6Х16-021 ГОСТ 7805-62 | |
| 39 | Ш***1 | Шайба пружинная 6Н ГОСТ 6402-61 | |
| 40 | Х***7 | Хомутик подвеской одноместный ХПО-10Х7 | |
| 41 | Л***0 | Лента ХЛ-300 | |
| 42 | Р***0 | Рукав 1У8-1 5Х100 | |
| 43 | Р***Р | Рамка ХР | |
| 44 | Ш***Ш | Шплинт ХШ | |
| 45 | Х***Х | Хомутик подвесной многоместный ХПМ-4Х16Х7 | |
| 46 | 7***1 | Кольцо уплотнительное | |
| 47 | 7***1 | Прокладка | |
| 48 | 7***1 | Труба | |
| 49 | 7***6 | Труба | |
| 50 | 7***5 | Труба | |
| 51 | 7***0 | Труба в сборе | |
| 52 | Х***9 | Хомутик подвеской одноместный ХПО-10Х9 | |
| 53 | 7***2 | Труба в сборе | |
| 54 | 7***3 | Труба в сбое | |
| 55 | 7***4 | Штуцер | |
| 56 | П***2 | Прокладка 16Х22 | |
| 57 | 7***5 | Гайка глухая | |
| 58 | 7***1 | Труба в сборе | |
| 59 | Б***2 | Болт М8Х20-021 ГОСТ 7808-62 | |
| 60 | Ш***1 | Шайба пружинная 8Н ГОСТ 6402-61 | |
| 61 | Х***9 | Хомутик подвесной одноместный ХПО-15Х9 | |
| 62 | В***2 | Втулка 12 | |
| 63 | 7***3 | Труба в сборе | |
| 64 | Р***0 | Рукав 1У12-15Х100 | |
| 65 | 7***0 | Фильтр грубой очистки топлива в сборе | |
| 66 | Г***2 | Гайка М8-011 ГОСТ 5927-62 | |
| 67 | 7***0 | Насос РНМ-1 | |
| 68 | 7***2 | Труба | |
| 69 | Х***7 | Хомутик подвесной одноместный ХПО-15Х7 | |
| 70 | 7***1 | Труба в сборе | |
| 71 | Р***0 | Рукав 1У12-15Х150 | |
| 72 | Л***0 | Лента ХЛ-500 | |
| 73 | П***7 | Проволока КО 1,6Х300 мм ГОСТ 792-67 | |
| 74 | П***7 | Проволока КО 1,6Х250 мм ГОСТ 792-67 | |
| 75 | 7***0 | Лента в сборе |
