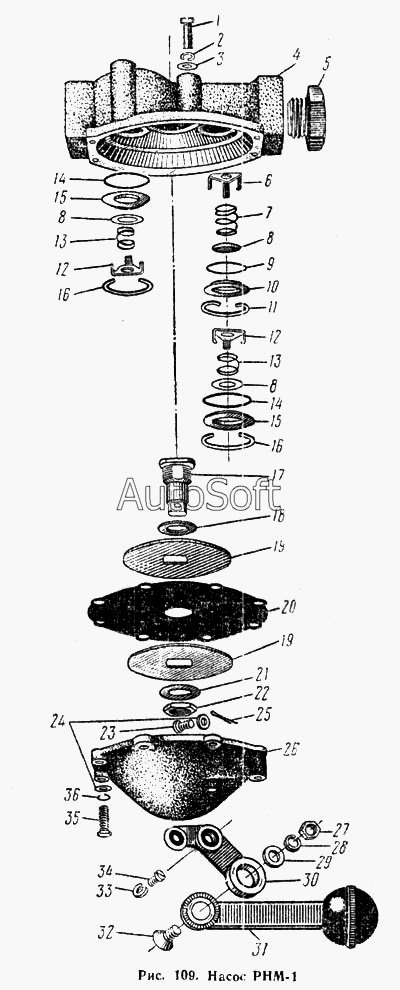

Каталог запасных частей к технике: ПТЗ К-700. Насос РНМ-1
27
19
19
20
21
22
23
23
24
25
26
18
29
30
31
32
33
34
35
36
9
1
2
3
4
5
6
7
8
8
8
10
11
12
12
13
13
14
14
15
15
16
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| РНМ-1 | Р***1 | Ручной бензиновый насос | |
| 1 | 3***4 | Болт | |
| 2 | Ш***Н | Шайба пружинная 6Н | |
| 3 | 3***2 | Шайба | |
| 4 | Р***1 | Корпус | |
| 5 | 3***2 | Заглушка | |
| 6 | Р***2 | Пружинодержатель редукционного клапана | |
| 7 | 4***1 | Пружина | |
| 8 | Р***3 | Тарелка редукционного клапана | |
| 9 | 2***1 | Кольцо | |
| 10 | Р***9 | Корпус редукционного клапана | |
| 11 | Р***А | Кольцо стопорное редукционного клапана | |
| 12 | Р***8 | Пружинодержатель | |
| 13 | 4***2 | Пружина | |
| 14 | 2***2 | Кольцо | |
| 15 | Р***7 | Корпус клапана | |
| 16 | Р***6 | Кольцо стопорное | |
| 17 | Р***А | Болт мембраны | |
| 18 | 3***4 | Прокладка тарелки | |
| 19 | Р***4 | Тарелка | |
| 20 | Р***3 | Мембрана | |
| 21 | Р***8 | Замок | |
| 22 | 4***6 | Гайка | |
| 23 | Р***9 | Ось болта мембраны | |
| 23 | Ш***Н | Шайба пружинная 8Н | |
| 24 | 3***0 | Шайба | |
| 25 | Ш***1 | Шплинт 1,5Х12-001 | |
| 26 | Р***5 | Крышка в сборе | |
| 27 | 3***3 | Гайка | |
| 29 | Ш***1 | Шайба 3402А-1-8-11 | |
| 30 | Р***А | Рычаг | |
| 31 | Р***6 | Рукоятка в сборе | |
| 32 | 3***6 | Болт | |
| 33 | Р***5 | Замок | |
| 34 | Р***3 | Ось рычага | |
| 35 | 4***1 | Болт | |
| 36 | Ш***Н | Шайба пружинная 5Н |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
