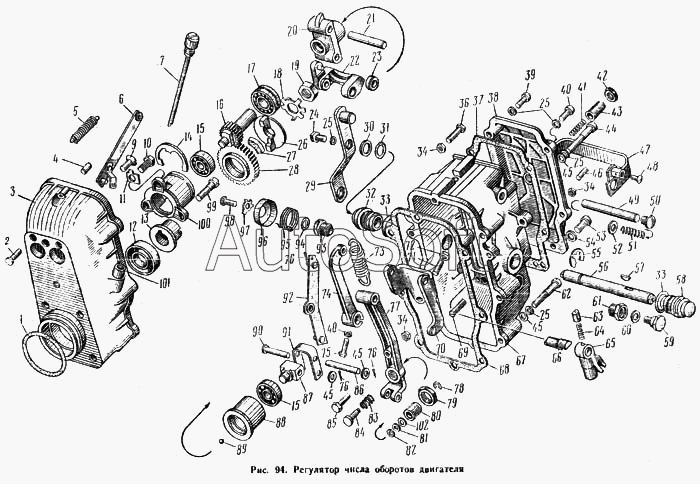

Каталог запасных частей к технике: ПТЗ К-700. Регулятор числа оборотов
1
2
3
4
5
6
7
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
25
25
25
25
26
27
28
29
30
31
32
33
33
34
34
34
36
37
38
39
40
41
42
43
44
45
45
45
45
46
47
48
49
51
51
52
53
55
56
57
58
59
60
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
76
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 236-1110020-В | 2***В | Корпус регулятора в сборе | |
| 236-1110040-А | 2***А | Державка грузов со стаканом в сборе | |
| 236-1110060 | 2***0 | Муфта грузов в сборе | |
| 236-1110130-А | 2***А | Кулиса в сборе | |
| 236-1110382-А | 2***А | Скоба кулисы | |
| 236-1110446 | 2***6 | Втулка пальца рычага рейки | |
| 236-1110456 | 2***6 | Тяга рейки | |
| 236-1110458 | 2***8 | Планка тяги рейки пружинная | |
| 236-1110534 | 2***4 | Ось ролика груза | |
| 236-3110056 | 2***6 | Втулка груза регулятора | |
| 238НБ-1110125-А | 2***А | Крышка регулятора в сборе | |
| 238НБ-1110388 | 2***8 | Поводок скобы кулисы | |
| 250508-П29 | 2***9 | Гайка | |
| 313010-П15 | 3***5 | Заклепка | |
| 313701-П | 3***П | Палец рейки | |
| 313955-П15 | 3***5 | Заглушка втулки вала рычага пружины | |
| 313978-П29 | 3***9 | Заглушка | |
| 317838-П | 3***П | Палец | |
| 317839-П | 3***П | Палец рычага рейки | |
| 926200 | 9***0 | Подшипник муфты грузов | |
| 1 | 2***6 | Кольцо уплотнительное | |
| 2 | 2***5 | Палец пружины рычага рейки | |
| 3 | 2***А | Корпус регулятора | |
| 4 | 2***5 | Штифт | |
| 5 | 2***8 | Пружина рычага рейки | |
| 6 | 2***4 | Тяга рейки с пружинной планкой в сборе | |
| 7 | 2***Б | Указатель уровня масла в сборе | |
| 9 | 3***9 | Винт крепления корпуса регулятора | |
| 10 | 3***5 | Болт | |
| 11 | 3***5 | Шайба стопорная | |
| 12 | 2***А | Сальник корпуса регулятора с пружиной в сборе | |
| 13 | 2***Б | Втулка ведущей шестерни | |
| 14 | 2***Б | Кольцо пружинное | |
| 15 | 9***0 | Подшипник муфты грузов | |
| 16 | 2***Б | Валик державки грузов | |
| 17 | 5***2 | Шарикоподшипник валика державки грузов | |
| 18 | 3***5 | Шайба стопорная | |
| 19 | 2***5 | Гайка | |
| 20 | 2***Б | Державка грузов | |
| 21 | 2***9 | Ось грузов регулятора | |
| 22 | 2***5 | Груз регулятора в сборе | |
| 23 | 2***2 | Ролик груза регулятора | |
| 24 | 2***5 | Болт | |
| 25 | 2***9 | Шайба пружинная | |
| 25 | 2***9 | Шайба пружинная | |
| 25 | 2***9 | Шайба пружинная | |
| 26 | 2***1 | Фланец втулки ведущей шестерни | |
| 27 | 2***Б | Сухарь ведущей шестерни | |
| 28 | 2***Б | Шестерня регулятора ведущая | |
| 29 | 2***9 | Рычаг управления регулятором в сборе | |
| 30 | 3***5 | Шайба | |
| 31 | 2***2 | Кольцо вала рычага пружины уплотнительное | |
| 32 | 2***Б | Втулка вала рычага пружины | |
| 33 | 2***9 | Кольцо втулки вала уплотнительное | |
| 34 | 2***9 | Гайка | |
| 34 | 2***9 | Гайка | |
| 36 | 3***5 | Болт регулировочный | |
| 37 | 2***А | Прокладка крышки смотрового люка | |
| 38 | 2***6 | Крышка смотрового люка в сборе | |
| 39 | 2***5 | Винт крепления крышки смотрового люка | |
| 40 | 3***5 | Винт крепления крышки смотрового люка | |
| 41 | 2***0 | Пружина буферная | |
| 42 | 3***5 | Контргайка корпуса буферной пружины | |
| 43 | 2***2 | Корпус буферной пружины | |
| 44 | 3***5 | Винт крепления крышки регулятора | |
| 45 | 3***5 | Шайба | |
| 45 | 3***5 | Шайба | |
| 45 | 3***5 | Шайба | |
| 46 | 2***0 | Винт регулировочный | |
| 47 | 2***А | Скоба кулисы в сборе | |
| 48 | 2***9 | Винт | |
| 49 | 2***8 | Ось рычагов | |
| 51 | 2***9 | Пружина компенсационная | |
| 51 | 3***П | Шайба | |
| 52 | 3***5 | Шайба | |
| 53 | 2***9 | Винт | |
| 55 | 2***1 | Кольцо пружинное упорное | |
| 56 | 2***7 | Вал рычага пружины | |
| 57 | 3***П | Шпонка сегментная | |
| 58 | 2***Б | Втулка вала рычага пружины в сборе | |
| 59 | 2***0 | Ось скобы | |
| 60 | 3***5 | Винт-заглушка | |
| 60 | 3***П | Шайба уплотнительная | |
| 61 | 2***2 | Ввертыш оси скобы | |
| 62 | 2***5 | Винт крепления крышки регулятора | |
| 63 | 2***Б | Фиксатор кулисы | |
| 64 | 2***Б | Пружина фиксатора | |
| 65 | 2***Б | Кулиса | |
| 66 | 2***Б | Ось кулисы | |
| 67 | 2***2 | Крышка регулятора | |
| 68 | 2***А | Прокладка крышки регулятора | |
| 69 | 2***1 | Винт регулировочный | |
| 70 | 2***0 | Рычаг двуплечий | |
| 71 | 2***5 | Винт регулировочный | |
| 72 | 2***5 | Гайка | |
| 73 | 2***2 | Пружина регулятора | |
| 74 | 2***А | Рычаг пружины | |
| 75 | 2***5 | Болт | |
| 76 | 2***5 | Шплинт разводной | |
| 76 | 2***5 | Шплинт разводной | |
| 77 | 2***6 | Рычаг регулятора | |
| 78 | 2***8 | Кольцо пружинное упорное | |
| 79 | 3***5 | Контргайка | |
| 80 | 2***6 | Корпус пружины корректора | |
| 81 | 2***1 | Шайба | |
| 82 | 2***0 | Шайба | |
| 83 | 2***4 | Пружина корректора | |
| 84 | 2***2 | Корректор | |
| 85 | 3***9 | Болт регулировочный | |
| 86 | 2***6 | Ось упорной пяты | |
| 87 | 2***5 | Пята упорная | |
| 88 | 2***2 | Муфта грузов | |
| 89 | 2***4 | Шарик | |
| 90 | 3***5 | Палец | |
| 91 | 2***3 | Серьга регулятора | |
| 92 | 2***0 | Рычаг рейки в сборе | |
| 93 | 2***Б | Ввертыш оси кулисы | |
| 94 | 2***4 | Кольцо оси кулисы уплотнительное | |
| 95 | 2***6 | Пружина скобы кулисы возвратная | |
| 96 | 2***8 | Крышка возвратной пружины | |
| 97 | 2***2 | Шайба скобы | |
| 98 | 2***9 | Болт | |
| 99 | 3***5 | Болт | |
| 100 | 2***Б | Стакан подшипников валика державки | |
| 101 | 2***Б | Втулка | |
| 102 | 3***5 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
