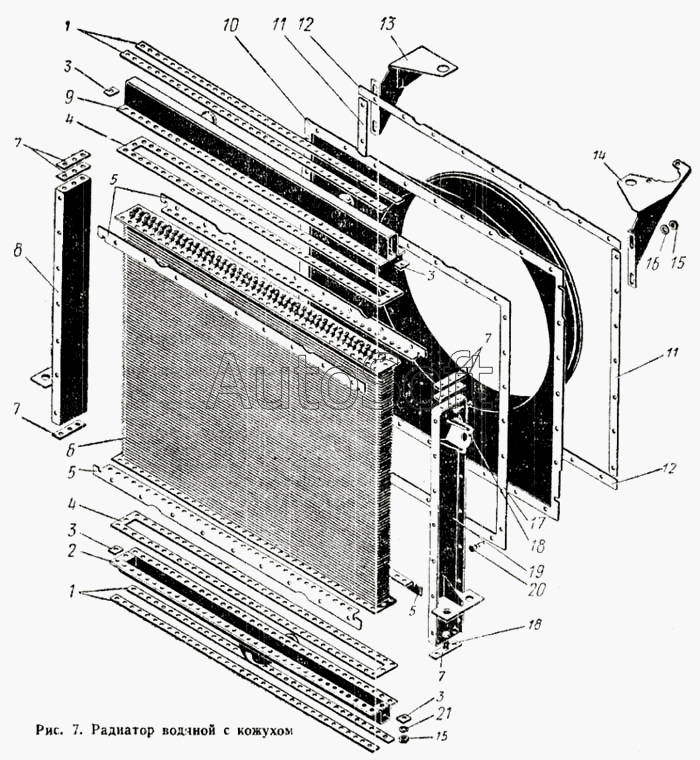

Каталог запасных частей к технике: ПТЗ К-700. Радиатор водяной с кожухом
11
11
21
20
19
18
18
17
16
15
15
14
13
12
12
10
9
8
7
7
7
7
6
5
5
5
4
4
3
3
3
3
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 7001301000-3 | 7***3 | Радиатор водяной | |
| 1 | 7***7 | Накладка | |
| 2 | 7***0 | Бак радиатора нижний | |
| 3 | 7***5 | Планка | |
| 4 | 7***5 | Прокладка | |
| 5 | 7***9 | Угольник | |
| 6 | 7***2 | Сердцевина радиатора | |
| 7 | 7***1 | Прокладка | |
| 8 | 7***2 | Боковина правая | |
| 9 | 7***1 | Бак радиатора верхний | |
| 10 | 7***2 | Кожух вентилятора | |
| 11 | 7***4 | Накладка | |
| 12 | 7***5 | Накладка | |
| 13 | 7***0 | Кронштейн правый | |
| 14 | 7***0 | Кронштейн левый | |
| 15 | Г***2 | Гайка М8-011 ГОСТ 2524-62 | |
| 16 | Ш***8 | Шайба 8-001 ГОСТ 11371-68 | |
| 17 | 7***3 | Прокладка | |
| 18 | Б***2 | Болт М8Х25-021 ГОСТ 7803-62 | |
| 19 | 7***2 | Боковина левая | |
| 20 | Б***2 | Болт М8Х20-021 ГОСТ 7808-62 | |
| 21 | Ш***1 | Шайба пружинная 8Н ГОСТ 6402-61 |
