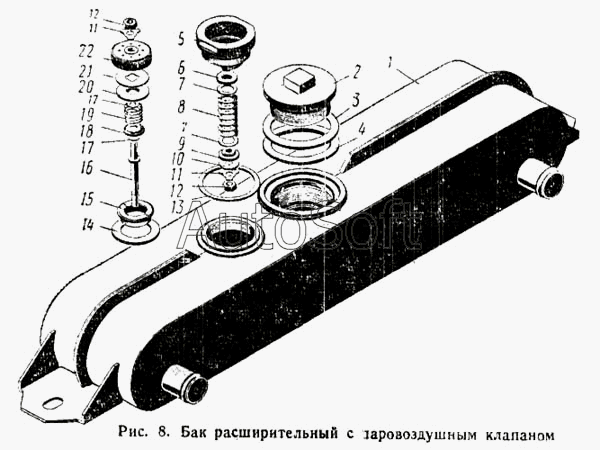

Каталог запасных частей к технике: ПТЗ К-700. Бак расширительный с паровоздушным клапаном
11
11
22
21
20
19
18
17
17
16
15
14
13
12
12
10
9
8
7
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700.13.00.20-1 | 7***1 | Бак расширительный в сборе | |
| 700.13.15.000-1 | 7***1 | Клапан паровоздушный | |
| 1 | 7***2 | Бак расширительный | |
| 2 | 7***2 | Пробка | |
| 3 | 7***1 | Кольцо | |
| 4 | 7***7 | Прокладка | |
| 5 | 7***2 | Корпус | |
| 6 | 7***8 | Изолятор верхний | |
| 7 | 7***9 | Шайба опорная | |
| 8 | 7***6 | Пружина прямого действия | |
| 9 | 7***1 | Изолятор нижний | |
| 10 | 7***2 | Шайба нижняя | |
| 11 | 7***3 | Шайба контровочная | |
| 12 | 7***4 | Гайка | |
| 13 | 7***6 | Прокладка | |
| 14 | 7***9 | Прокладка | |
| 15 | 7***6 | Кольцо прижимное | |
| 16 | 7***5 | Шток | |
| 17 | 7***7 | Прокладка малая | |
| 18 | 7***7 | Тарелка нижняя | |
| 19 | 7***8 | Пружина обратного действия | |
| 20 | 7***5 | Тарелка верхняя | |
| 21 | 7***4 | Кольцо уплотнительное верхнее | |
| 22 | 7***3 | Грибок |
