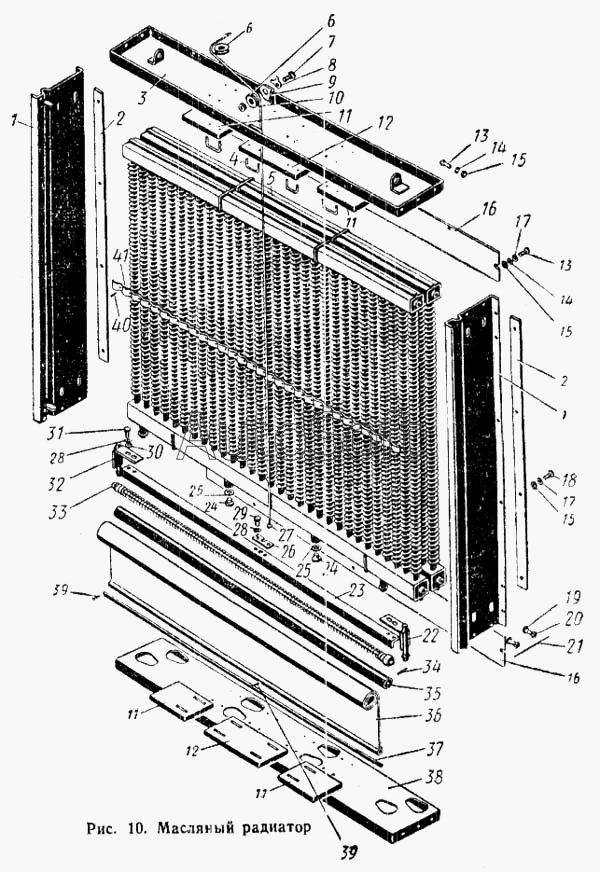

Каталог запасных частей к технике: ПТЗ К-700. Масляный радиатор
30
19
20
21
22
23
24
24
25
25
26
27
28
28
29
19
31
32
33
34
35
36
37
38
39
39
40
41
8
1
1
2
2
3
4
5
6
6
7
9
10
11
11
11
11
12
12
13
13
14
14
15
15
15
16
16
17
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700.14.00.100-1 | 7***1 | Крышка в сборе | |
| 700.14.00.120-3 | 7***3 | Днище в сборе | |
| 700.14.10.000-1 | 7***1 | Шторка в сборе | |
| 700.14.10.010-1 | 7***1 | Валик со шторкой в сборе | |
| 700А.17.01.210 | 7***0 | Привод управления муфтами | |
| 1 | 7***1 | Боковина в сборе | |
| 2 | 7***6 | Прокладка | |
| 3 | 7***1 | Крышка в сборе | |
| 4 | 7***4 | Скоба | |
| 5 | 7***2 | Радиатор масляный | |
| 6 | 7***5 | Ролик | |
| 7 | Б***2 | Болт М10Х25-021 ГОСТ 7808-62 | |
| 8 | Ш***2 | Шайба стопорная 11 ГОСТ 3693-52 | |
| 9 | 7***1 | Скоба | |
| 10 | 7***4 | Втулка | |
| 11 | 7***5 | Прокладка | |
| 12 | 7***5 | Прокладка | |
| 13 | Б***2 | Болт М8Х16-021 ГОСТ 7803-62 | |
| 14 | Ш***1 | Шайба пружинная 8Н ГОСТ 6402-61 | |
| 15 | Г***2 | Гайка М8-011 ГОСТ 2524-62 | |
| 16 | 7***8 | Планка | |
| 17 | Ш***8 | Шайба 8-001 ГОСТ 11371-68 | |
| 18 | Б***2 | Болт М8Х20-021 ГОСТ 7308-62 | |
| 19 | Ш***8 | Шайба 10-001 ГОСТ 11371-68 | |
| 19 | Ш***8 | Шайба 8-001 ГОСТ 11371- 68 | |
| 20 | Б***2 | Болт III М10Х20-021 ГОСТ 7808-62 | |
| 21 | П***7 | Проволока КО 1,6Х180 мм ГОСТ 792-67 | |
| 22 | 7***0 | Угольник левый в сборе | |
| 23 | 7***0 | Рамка в сборе | |
| 24 | П***3 | Пробка шестигранная I М12 кл.3 | |
| 25 | П***8 | Прокладка фибровая 12Х18 | |
| 26 | 7***9 | Накладка | |
| 27 | 7***2 | Трос в сборе | |
| 28 | Ш***1 | Шайба пружинная 6Н ГОСТ 6402-61 | |
| 29 | Б***2 | Болт М6Х12-021 ГОСТ 7808-62 | |
| 30 | Ш***8 | Шайба 6-001 ГОСТ 11371-68 | |
| 31 | Б***2 | Болт М6Х16-021 ГОСТ 7805-62 | |
| 32 | 7***0 | Угольник правый в сборе | |
| 33 | 7***1 | Пружина в сборе | |
| 34 | З***8 | Заклепка 5Х32 ГОСТ 10299-68 | |
| 35 | 7***1 | Труба в сборе | |
| 36 | 7***1 | Шторка | |
| 37 | 7***4 | Валик шторки | |
| 38 | 7***5 | Ролик | |
| 39 | Ш***6 | Шплинт 2Х20-001 ГОСТ 397-66 | |
| 40 | Ш***6 | Шплинт 4Х36 ГОСТ 397-66 | |
| 41 | 7***3 | Планка |
