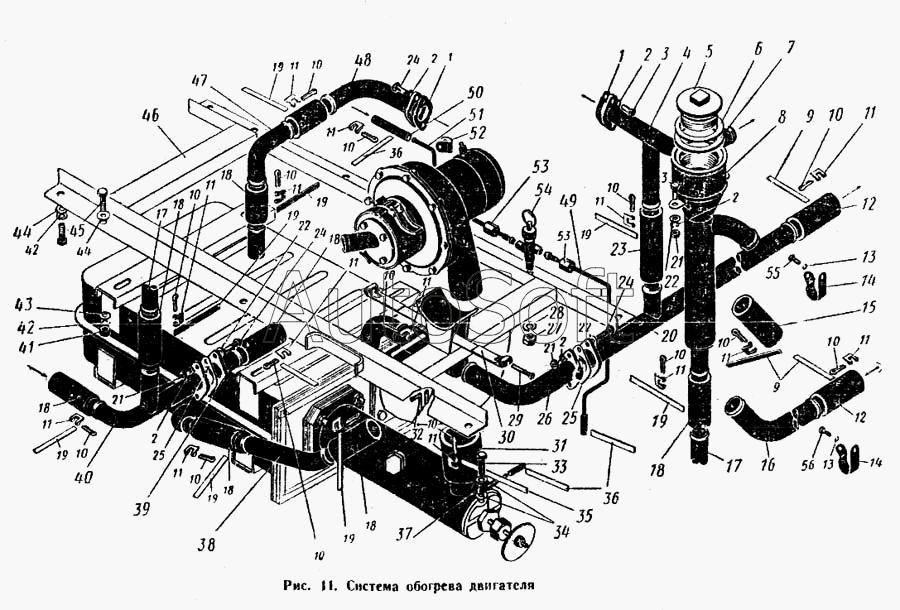

Каталог запасных частей к технике: ПТЗ К-700. Система обогрева двигателя
42
42
28
29
30
31
32
33
34
35
36
36
37
38
39
40
41
27
43
44
44
45
46
47
48
49
50
51
52
53
53
54
55
55
13
13
1
1
2
2
2
2
2
3
3
4
5
6
7
8
9
9
10
10
10
10
10
10
10
10
10
10
10
10
10
10
11
11
11
11
11
11
11
11
11
11
11
11
11
11
12
12
14
14
15
16
17
17
18
18
18
18
18
18
18
19
19
19
19
19
19
19
19
20
21
21
21
22
22
22
23
24
24
24
25
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700.15.00.000-6 | 7***6 | Система обогрева | |
| 700.15.04.000-5 | 7***5 | Трубопроводы системы обогрела | |
| 1 | 7***4 | Прокладка | |
| 2 | Ш***1 | Шайба пружинная 8Н ГОСТ 6402-61 | |
| 3 | Б***2 | Болт М8Х20-021 ГОСТ 7808-62 | |
| 4 | 7***0 | Труба в сборе | |
| 5 | 7***2 | Пробка | |
| 6 | 7***1 | Кольцо | |
| 7 | 7***7 | Прокладка | |
| 8 | 7***2 | Горловина заливная | |
| 9 | Л***0 | Лента ХЛ-400 | |
| 10 | Ш***Ш | Шплинт хомутика ХШ | |
| 11 | Р***Р | Рамка хомутика ХР | |
| 12 | Р***0 | Рукав 1У32-15Х90 | |
| 13 | Ш***1 | Шайба пружинная 6Н ГОСТ 6402-61 | |
| 14 | Х***6 | Хомутик подвесной одноместный ХПО 32Х7Ц6Хр | |
| 15 | Р***0 | Рукав 1У32-15Х120 | |
| 16 | 7***7 | Труба | |
| 17 | 7***8 | Труба | |
| 18 | Р***0 | Рукав 1У28-15Х90 | |
| 19 | Л***0 | Лента ХЛ-350 | |
| 20 | 7***4 | Труба а сборе | |
| 21 | Г***2 | Гайка М8 кл. 2-011 ГОСТ 5927-62 | |
| 22 | Ш***8 | Шайба 8-001 ГОСТ 11371-68 | |
| 23 | Р***0 | Рукав 1У28-15Х170 | |
| 24 | Б***2 | Болт М8Х30-021 ГОСТ 7808-62 | |
| 25 | 7***1 | Прокладка | |
| 26 | 7***5 | Трубка в сборе | |
| 27 | Г***2 | Гайка М12Х1,25-011 ГОСТ 5927-62 | |
| 28 | Ш***1 | Шайба пружинная 12Н ГОСТ 6402-61 | |
| 29 | 7***7 | Винт | |
| 30 | 7***0 | Лента в сборе | |
| 31 | Р***5 | Рукав 4У54-15Х95 | |
| 32 | 7***1 | Змеевик | |
| 33 | 7***9 | Болт зажимной | |
| 34 | П***8 | Прокладка 12Х18 | |
| 35 | Л***5 | Лента ХЛ-525 | |
| 36 | Л***0 | Лента ХЛ-200 | |
| 37 | 7***3 | Труба в сборе | |
| 38 | 7***3 | Труба | |
| 39 | 7***2 | Труба в сборе | |
| 40 | 7***2 | Труба в сборе | |
| 41 | Г***2 | Гайка М10-011 ГОСТ 5927-62 | |
| 42 | Ш***1 | Шайба пружинная 10Н ГОСТ 6402-61 | |
| 43 | Ш***8 | Шайба 10-001 ГОСТ 11371-68 | |
| 44 | Ш***8 | Шайба 10-001 ГОСТ 11371-68 | |
| 45 | Б***2 | Болт М10Х30-021 ГОСТ 7808--62 | |
| 46 | 7***5 | Рама в сборе | |
| 47 | 7***2 | Труба | |
| 48 | 7***1 | Труба а сборе | |
| 49 | 7***4 | Труба в сборе | |
| 50 | Р***0 | Рукав 1У8-15Х80 | |
| 51 | 7***3 | Трубка в сборе | |
| 52 | Х***Х | Хомутик подвесной одноместный ХПО 8Х9Ц6Хр | |
| 53 | 7***6 | Гайка накидная | |
| 54 | 7***2 | Кран | |
| 55 | Б***2 | Болт М6Х16-021 ГОСТ 7808-62 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
