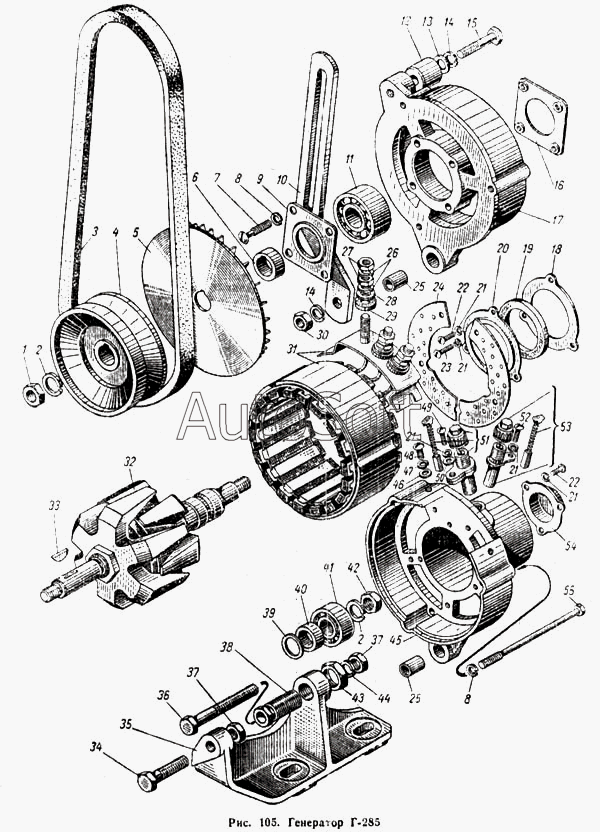

Каталог запасных частей к технике: ПТЗ К-700. Генератор Г-285
40
25
26
27
28
29
30
31
32
33
34
35
36
37
37
38
39
25
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
13
1
2
2
3
4
5
6
7
8
8
9
10
11
12
14
14
15
16
17
18
19
20
21
21
21
21
21
22
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Г285-3701300 | Г***0 | Крышка со стороны контактных колец в сборе | |
| Г285-3701400 | Г***0 | Крышка со стороны привода в сборе | |
| СК-Г285-3701000-Г | С***Г | Генератор в сборе | |
| 1 | Н***1 | Гайка | |
| 2 | Х***9 | Шайба пружинная | |
| 3 | 2***0 | Ремень привода водяного насоса | |
| 4 | Г***1 | Шкив | |
| 5 | Г***5 | Вентилятор в сборе | |
| 6 | Г***4 | Втулка | |
| 7 | 0***5 | Винт | |
| 8 | Х***2 | Шайба пружинная | |
| 8 | Х***2 | Шайба пружинная | |
| 9 | Г***4 | Шайба специальная | |
| 10 | 2***2 | Планка крепления генератора | |
| 11 | 1***9 | Шарикоподшипник | |
| 12 | 2***Б | Втулка распорная | |
| 13 | 2***9 | Шайба | |
| 14 | 2***2 | Шайба пружинная | |
| 15 | 2***9 | Болт крепления генератора к планке | |
| 16 | Г***5 | Шайба специальная | |
| 17 | Г***1 | Крышка со стороны привода | |
| 18 | Г***4 | Держатель сальника внутренний | |
| 19 | Г***5 | Шайба войлочная | |
| 20 | Г***6 | Держатель сальника наружный | |
| 21 | Х***2 | Шайба пружинная | |
| 21 | Х***2 | Шайба пружинная | |
| 21 | Х***2 | Шайба пружинная | |
| 22 | 8***1 | Винт | |
| 22 | 8***1 | Винт | |
| 23 | 8***5 | Винт | |
| 24 | Г***9 | Сетка крышки | |
| 25 | Г***3 | Втулка | |
| 25 | Г***3 | Втулка | |
| 26 | Х***9 | Шайба пружинная | |
| 27 | 8***М | Гайка | |
| 28 | Г***7 | Шайба стальная | |
| 29 | Г***8 | Шайба изоляционная | |
| 30 | 2***9 | Гайка | |
| 31 | Г***0 | Статор с катушками в сборе | |
| 32 | Г***0 | Ротор в сборе | |
| 33 | Б***6 | Шпонка сегментная | |
| 34 | 2***9 | Болт крепления кронштейна | |
| 35 | 2***В | Кронштейн крепления генератора | |
| 36 | 2***9 | Болт крепления генератора к втулке | |
| 37 | 2***9 | Гайка | |
| 38 | 2***В | Втулка кронштейна крепления генератора | |
| 39 | Г***4 | Прокладка | |
| 40 | Г***4 | Втулка | |
| 41 | 1***9 | Шарикоподшипник | |
| 42 | М***5 | Гайка | |
| 43 | 2***9 | Гайка | |
| 44 | 2***2 | Шайба пружинная | |
| 45 | Г***1 | Крышка со стороны контактных колец | |
| 46 | 8***А | Шайба стальная | |
| 47 | Х***1 | Шайба пружинная | |
| 48 | М***7 | Винт крепленая панели | |
| 49 | 8***5 | Винт | |
| 50 | Х***0 | Шайба плоская | |
| 51 | Г***0 | Щеткодержатель изолированный со щеткой в сборе | |
| 52 | 8***9 | Винт | |
| 53 | Г***0 | Щеткодержатель массовый со щеткой в сборе | |
| 54 | Г***2 | Крышка подшипника | |
| 55 | Г***0 | Шпилька стяжная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
