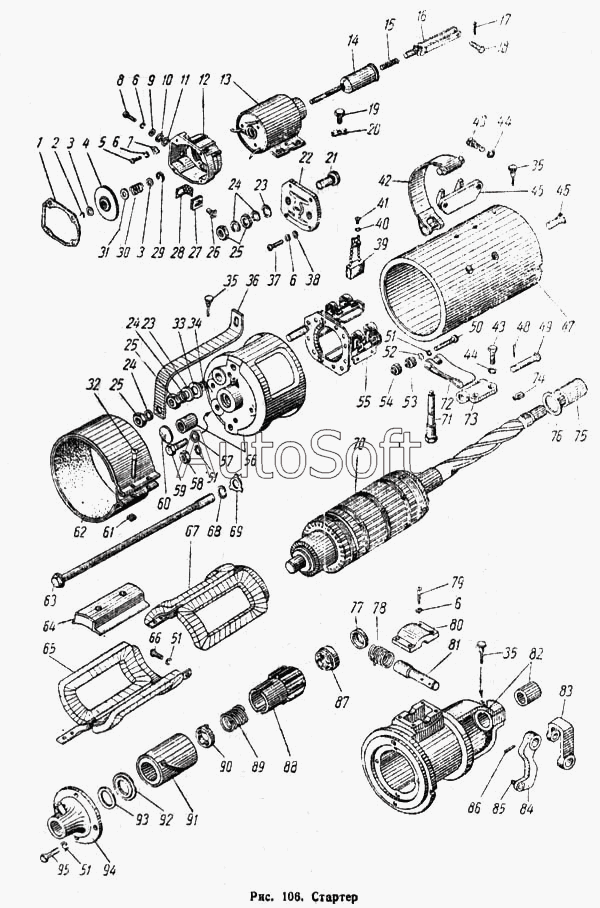

Каталог запасных частей к технике: ПТЗ К-700. Стартер
1
2
3
3
4
5
6
6
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
24
24
25
25
25
26
27
28
29
30
31
32
33
34
35
35
35
36
37
38
39
40
41
42
43
43
44
44
45
46
47
48
49
50
51
51
51
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| РС103-3708000 | Р***0 | Реле стартера в сборе | |
| СК-СТ103-3708000 | С***0 | Стартер в сборе | |
| СТ103-3708009 | С***9 | Прокладка | |
| СТ26-3708302 | С***2 | Втулка подшипника | |
| СТ26-3708402 | С***2 | Втулка подшипника | |
| 1 | Р***Б | Прокладка крышки | |
| 2 | Р***3 | Скоба | |
| 3 | М***1 | Шайба | |
| 4 | Р***0 | Диск контактный в сборе | |
| 5 | М***3 | Болт крепления корпуса | |
| 6 | Х***1 | Шайба пружинная | |
| 6 | Х***1 | Шайба пружинная | |
| 6 | Х***1 | Шайба пружинная | |
| 7 | М***2 | Шайба замковая | |
| 8 | М***6 | Болт выводной обмотки катушки реле стартера | |
| 9 | 8***7 | Шайба плоская | |
| 10 | 1***7 | Шайба | |
| 11 | М***4 | Шайба | |
| 12 | Р***В | Корпус контактов реле стартера | |
| 13 | Р***0 | Катушка реле стартера с ярмом в сборе | |
| 14 | Р***0 | Якорь в сборе | |
| 15 | Р***5 | Пружина якоря | |
| 16 | Р***0 | Винт с серьгой в сборе | |
| 17 | М***5 | Шплинт разводной | |
| 18 | С***Д | Штифт | |
| 19 | М***6 | Болт крепления реле привода стартера | |
| 20 | М***7 | Шайба замковая | |
| 21 | Р***1 | Болт контактный | |
| 22 | Р***3 | Крышка корпусов контактов | |
| 23 | М***5 | Шайба | |
| 23 | М***5 | Шайба | |
| 24 | 7***9 | Шайба пружинная | |
| 24 | 7***9 | Шайба пружинная | |
| 25 | Х***2 | Гайка | |
| 25 | Х***2 | Гайка | |
| 26 | Р***4 | Втулка | |
| 27 | Р***5 | Втулка | |
| 28 | Р***6 | Изоляция | |
| 29 | Р***3 | Шайба замковая | |
| 30 | Р***7 | Пружина | |
| 31 | В***7 | Шайба упорная | |
| 32 | М***1 | Винт | |
| 33 | М***7 | Шайба изоляционная | |
| 34 | С***6 | Втулка изоляционная | |
| 35 | Г***1 | Масленка в сборе | |
| 36 | С***0 | Шина соединительная в сборе | |
| 37 | М***0 | Винт крепления крышки | |
| 38 | Х***4 | Шайба плоская | |
| 39 | С***0 | Щетка изолированная | |
| 40 | М***6 | Шайба пружинная | |
| 41 | 7***6 | Винт | |
| 42 | 2***6 | Хомут верхний в сборе | |
| 43 | 2***9 | Болт | |
| 44 | 2***2 | Шайба пружинная | |
| 45 | 2***2 | Кронштейн крепления стартера верхний | |
| 46 | Х***8 | Винт полюса | |
| 47 | С***1 | Корпус | |
| 48 | 2***2 | Шплинт разводной | |
| 49 | 3***С | Палец нижнего хомута | |
| 50 | М***3 | Винт | |
| 51 | Х***2 | Шайба пружинная | |
| 52 | М***6 | Шайба | |
| 53 | С***6 | Втулка изоляционная | |
| 54 | С***8 | Втулка изоляционная | |
| 55 | С***0 | Траверса в сборе | |
| 56 | С***0 | Крышка со стороны коллектора с втулкой в сборе | |
| 57 | Х***9 | Шайба пружинная | |
| 58 | 8***3 | Гайка | |
| 59 | М***1 | Болт | |
| 60 | С***8 | Заглушка | |
| 61 | 8***1 | Гайка | |
| 62 | С***0 | Лента защитная в сборе | |
| 63 | С***3 | Шпилька стяжная | |
| 64 | С***2 | Полюс | |
| 65 | С***0 | Катушка в сборе | |
| 66 | М***4 | Болт | |
| 67 | С***0 | Катушка в сборе | |
| 68 | М***2 | Шайба пружинная | |
| 69 | М***4 | Шайба замковая | |
| 70 | С***0 | Якорь в сборе | |
| 71 | 2***0 | Болт стяжной | |
| 72 | 2***2 | Хомут нижний в сборе | |
| 73 | 2***4 | Кронштейн крепления стартера нижний | |
| 74 | С***8 | Сухарь | |
| 75 | С***2 | Втулка подшипника | |
| 76 | М***7 | Шайба | |
| 77 | С***7 | Чашка | |
| 78 | С***3 | Пружина рычага | |
| 79 | М***5 | Винт | |
| 80 | С***5 | Крышка оси рычага | |
| 81 | С***1 | Ось рычага | |
| 82 | С***0 | Крышка со стороны привода с втулкой в сборе | |
| 83 | С***4 | Тяга | |
| 84 | С***6 | Рычаг барабана | |
| 85 | С***7 | Палец | |
| 86 | М***0 | Штифт | |
| 87 | С***6 | Кольцо упорное | |
| 88 | С***А | Шестерня в сборе | |
| 89 | С***2 | Пружина привода | |
| 90 | С***3 | Поводок шестерни | |
| 91 | С***0 | Барабан в сборе | |
| 92 | С***7 | Шайба специальная | |
| 93 | М***1 | Шайба | |
| 94 | С***0 | Держатель подшипника в сборе | |
| 95 | М***0 | Болт |
