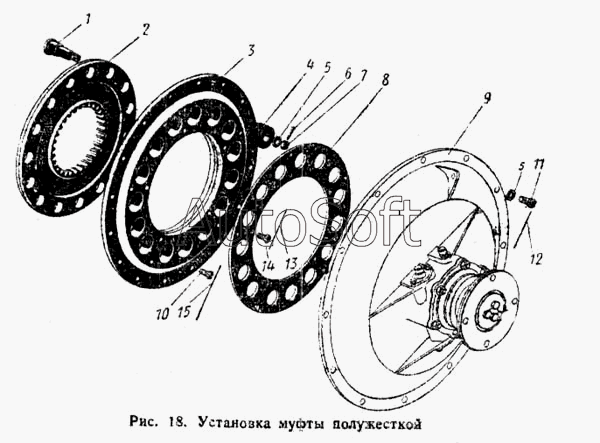

Каталог запасных частей к технике: ПТЗ К-700. Установка муфты полужесткой
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700.00.16.000-2 | 7***2 | Установка муфты полужесткой | |
| 700.00.16.010 | 7***0 | Муфта полужесткая | |
| 1 | 7***6 | Палец | |
| 2 | 7***5 | Венец зубчатый | |
| 3 | 7***4 | Диск | |
| 4 | 7***7 | Амортизатор | |
| 5 | Ш***8 | Шайба 12-001 ГОСТ 11371-68 | |
| 6 | Ш***6 | Шплинт 3,2Х25-001 ГОСТ 397-66 | |
| 7 | Г***2 | Гайка М12-011 ГОСТ 5933-62 | |
| 8 | 7***8 | Кольцо | |
| 9 | 7***1 | Опора муфты полужесткой | |
| 10 | Б***- | Болт III М10Х25-021 ГОСТ 7805-62 и 7808-62 | |
| 11 | Б***2 | Болт М12Х25-021 ГОСТ 7808--62 | |
| 12 | П***7 | Проволока КО 1,6Х350 мм ГОСТ 792-67 | |
| 13 | П***7 | Проволока КО 1,6Х150 мм ГОСТ 792-67 | |
| 14 | Б***2 | Болт III М10Х20-021 ГОСТ 7808-62 | |
| 15 | П***7 | Проволока КО 1,6Х250 мм ГОСТ 792-67 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
