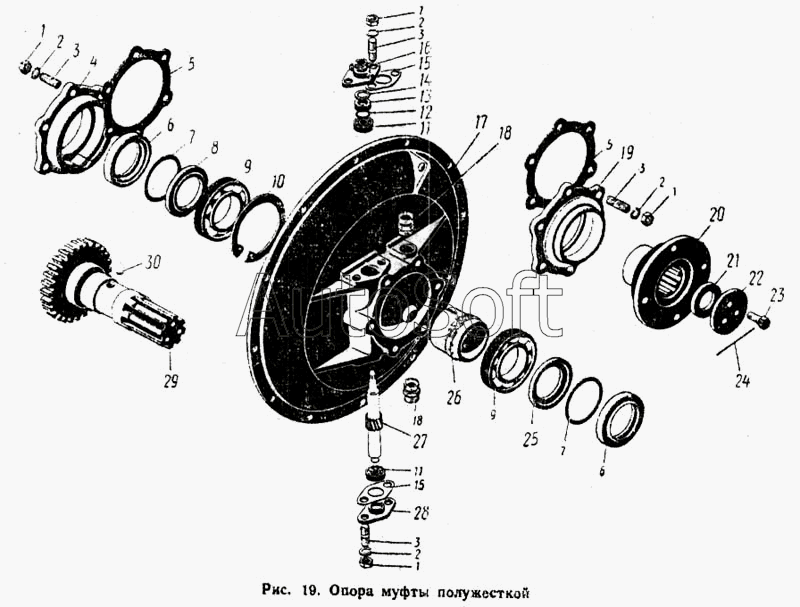

Каталог запасных частей к технике: ПТЗ К-700. Опора муфты полужесткой
15
15
30
29
28
27
26
25
24
23
22
21
20
19
18
18
17
16
14
13
12
11
11
10
9
9
8
7
7
6
6
5
5
4
3
3
3
3
2
2
2
2
1
1
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700.16.05.000-1 | 7***1 | Опора муфты полужесткой | |
| 1 | Г***2 | Гайка М10-011 ГОСТ 5927-62 | |
| 2 | Ш***1 | Шайба пружинная 10Н ГОСТ 6402-61 | |
| 3 | Ш***- | Шпилька Б М10Х22 (12/16) 020 ГОСТ 11765-66 | |
| 4 | 7***4 | Крышка | |
| 5 | 7***8 | Прокладка | |
| 6 | У***4 | Уплотнение ЛК БСК-75-100-12/14 | |
| 7 | П***2 | Пружина АСК-75-2 | |
| 8 | 7***2 | Кольцо маслоотражательное | |
| 9 | Ш***7 | Шарикоподшипник 213 ГОСТ 8338-57 | |
| 10 | К***9 | Кольцо ВЭ-120 ГОСТ 9301-59 | |
| 11 | Ш***7 | Шарикоподшипник 201 ГОСТ 8338-57 | |
| 12 | П***2 | Пружина АСК-10-2 | |
| 13 | У***7 | Уплотнение ЛК АСК-10-25-7 | |
| 14 | 7***5 | Шайба | |
| 15 | 7***7 | Прокладка | |
| 16 | 7***1 | Крышка | |
| 17 | 7***1 | Крышка опорная | |
| 18 | Ш***8 | Штуцер проходной ШП-10/12 ОН-13-11-58 | |
| 19 | 7***9 | Крышка | |
| 20 | 7***0 | Фланец в сборе | |
| 21 | 7***1 | Прокладка | |
| 22 | 7***9 | Шайба | |
| 23 | Б***2 | Болт III М10Х25-21 ГОСТ 7808-62 | |
| 24 | П***7 | Проволока КО 1,6Х250 мм ГОСТ 792-67 | |
| 25 | 7***1 | Кольцо маслоотражательное | |
| 26 | 7***3 | Шестерня | |
| 27 | 7***6 | Валик | |
| 28 | 7***1 | Крышка | |
| 29 | 7***1 | Вал | |
| 30 | 7***2 | Штифт |
