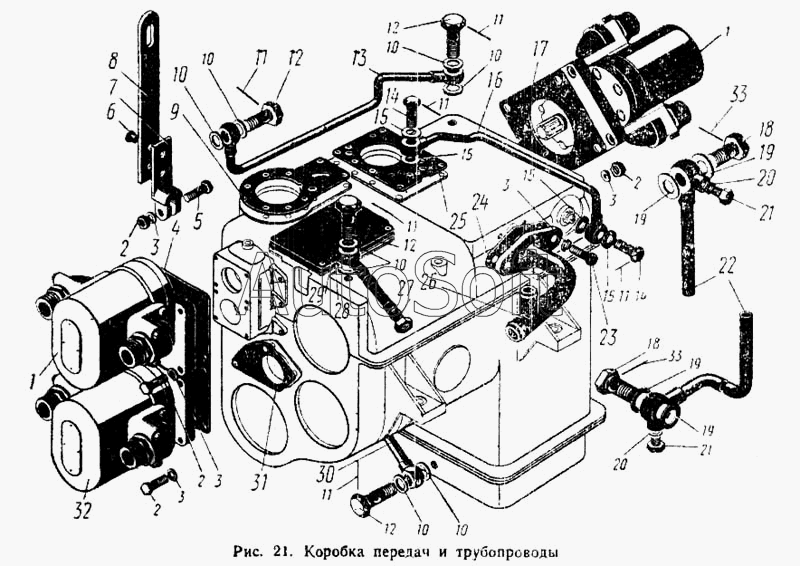

Каталог запасных частей к технике: ПТЗ К-700. Коробка передач и трубопроводы
1
1
2
2
2
2
3
3
3
3
3
4
5
6
7
8
9
10
10
10
10
10
10
10
11
11
11
11
11
11
12
12
12
12
13
14
14
15
15
15
15
16
17
18
18
19
19
19
19
20
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700.17.00.000-2 | 7***2 | Коробка передач в сборе | |
| 700.17.00.040 | 7***0 | Рычаг в сборе | |
| 1 | 7***2 | Насос НШ46У левого вращения | |
| 2 | Г***2 | Гайка М10-011 ГОСТ 5927-62 | |
| 3 | Ш***1 | Шайба пружинная 10Н ГОСТ 6402-61 | |
| 4 | 7***3 | Прокладка | |
| 5 | Б***2 | Болт М10Х50-021 ГОСТ 781 1- 62 | |
| 6 | З***2 | Заклепка 6Х18 ГОСТ 10299-62 | |
| 7 | 7***2 | Рычаг | |
| 8 | 7***1 | Рычаг | |
| 9 | 7***1 | Прокладка | |
| 10 | 7***3 | Прокладка | |
| 11 | П***7 | Проволока КО 1,6Х110 мм ГОСТ 792-67 | |
| 12 | 7***2 | Болт зажимной | |
| 13 | 7***3 | Труба | |
| 14 | 7***5 | Болт зажимной | |
| 15 | 7***2 | Прокладка | |
| 16 | 7***0 | Труба в сборе | |
| 17 | 7***7 | Прокладка | |
| 18 | 7***2 | Болт зажимной | |
| 19 | П***5 | Прокладка 27Х35 | |
| 20 | П***2 | Прокладка 16Х22 | |
| 21 | П***5 | Пробка шестигранная ПМ16Х15 | |
| 22 | 7***1 | Труба в сборе | |
| 23 | Б***2 | Болт М10Х25-021 ГОСТ 7808-62 | |
| 24 | 7***1 | Прокладка | |
| 25 | 7***1 | Прокладка | |
| 26 | 7***1 | Труба в сборе | |
| 27 | 7***0 | Рукав в сборе | |
| 28 | 7***1 | Прокладка | |
| 29 | 7***9 | Прокладка | |
| 30 | 7***0 | Угольник в сборе | |
| 31 | 7***2 | Прокладка | |
| 32 | 7***2 | Насос НШ46У правого вращения | |
| 33 | П***7 | Проволока КО 1,6Х160 мм ГОСТ 792-67 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
