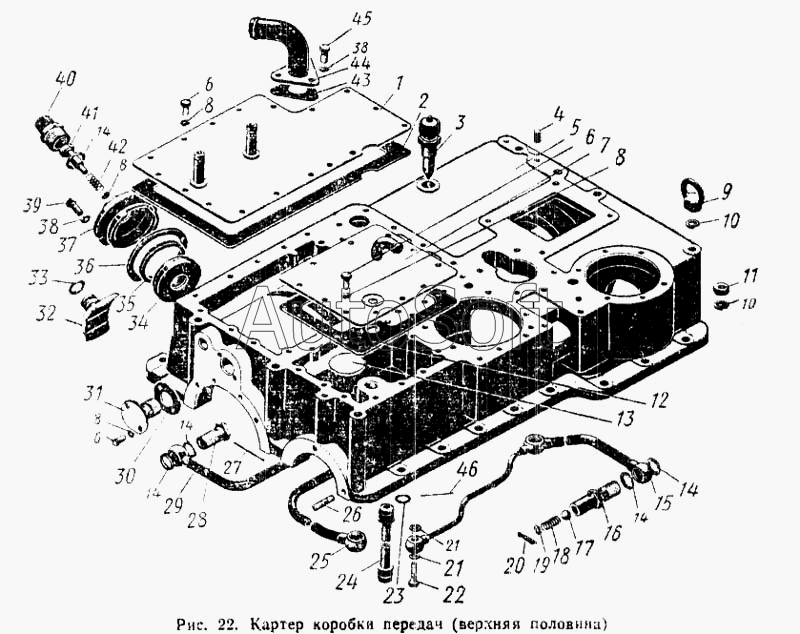

Каталог запасных частей к технике: ПТЗ К-700. Картер коробки передач (верхняя половина)
35
23
24
25
26
27
28
29
30
31
32
33
34
22
36
37
38
38
39
40
41
42
43
44
45
46
9
1
2
3
4
5
6
6
6
7
8
8
8
8
10
10
11
12
13
14
14
14
14
14
15
16
17
18
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700.17.01.000-1 | 7***1 | Коробка передач | |
| 700.17.01.020 | 7***0 | Опора левая в сборе | |
| 700.17.01.190-2 | 7***2 | Картер, верхняя половина в сборе | |
| 700.17.01.750-1 | 7***1 | Клапан в сборе | |
| 700А.17.01.010 | 7***0 | Вал ведущий в сборе | |
| 1 | 7***1 | Крышка в сборе | |
| 2 | 7***1 | Прокладка | |
| 3 | 7***0 | Сапун а сборе | |
| 4 | 7***4 | Штифт | |
| 5 | 7***1 | Картер, верхняя половина | |
| 6 | К***1 | Кольцо Н1-20Х16-2 ГОСТ 9833-61 | |
| 7 | 7***0 | Колышка в сборе | |
| 8 | К***1 | Кольцо Н1-20Х16-2 ГОСТ 9833-61 | |
| 9 | 7***4 | Рым-гайка | |
| 10 | Ш***1 | Шайба пружинная 14Н ГОСТ 6402-61 | |
| 11 | Г***2 | Гайка М14Х1,5-011 ГОСТ 5927-62 | |
| 12 | 7***6 | Прокладка | |
| 13 | З***7 | Заглушка 65 ГОСТ 3111-67 | |
| 14 | 7***3 | Прокладка | |
| 15 | 7***0 | Труба в сборе | |
| 16 | 7***1 | Корпус клапана | |
| 17 | Ш***0 | Шарик БV 16 мм Н ГОСТ 3722-60 | |
| 18 | 7***5 | Пружина | |
| 20 | Ш***6 | Шплинт 2,5Х25-001 ГОСТ 397-66 | |
| 21 | П***8 | Прокладка 12Х18 | |
| 22 | 7***9 | Болт зажимной | |
| 23 | К***1 | Кольцо Н1-22 Х18-4 ГОСТ 9833-61 | |
| 24 | 7***0 | Труба в сборе | |
| 25 | 7***2 | Труба а сборе | |
| 26 | Ш***5 | Шпилька БМ10Х35 (12/26) 021 ГОСТ 11765- 6С | |
| 27 | П***7 | Проволока КО 1,2Х160 мм ГОСТ 792-67 | |
| 28 | 7***2 | Болт зажимной | |
| 29 | 7***0 | Труба в сборе | |
| 30 | 7***9 | Прокладка | |
| 31 | 7***1 | Втулка | |
| 32 | 7***7 | Колодка тормоза | |
| 33 | К***1 | Кольцо Н1-20Х16-2 ГОСТ 9833-61 | |
| 34 | 7***8 | Поршень | |
| 35 | 7***1 | Манжета | |
| 36 | 7***8 | Прокладка | |
| 37 | 7***6 | Крышка | |
| 38 | Ш***1 | Шайба пружинная 10Н ГОСТ 6402-61 | |
| 39 | Б***2 | Болт М10Х25-011 ГОСТ 7808-62 | |
| 40 | 7***9 | Штуцер | |
| 41 | 7***1 | Болт | |
| 42 | 7***4 | Пружина | |
| 43 | 7***5 | Прокладка | |
| 44 | 7***0 | Патрубок в сборе | |
| 45 | Б***2 | Болт М10Х20-021 ГОСТ 7808-62 | |
| 46 | П***7 | Проволока КО 1,2Х110 мм ГОСТ 792-67 |
