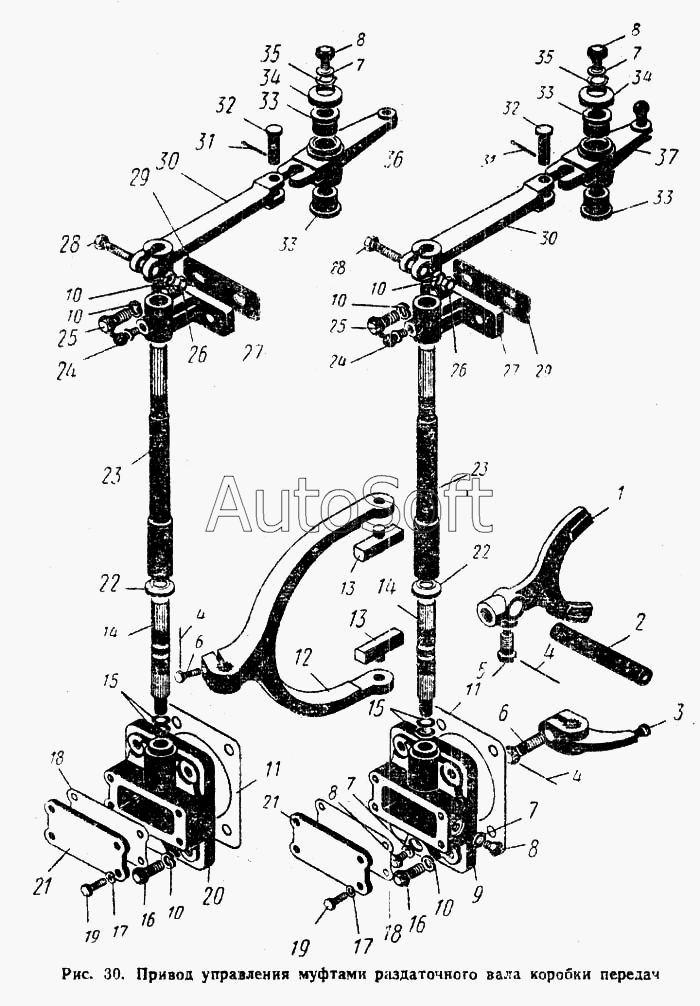

Каталог запасных частей к технике: ПТЗ К-700. Привод управления муфтами раздаточного вала коробки передач
28
28
18
18
19
19
20
21
21
22
22
23
23
24
24
25
25
26
26
27
27
17
17
29
29
30
30
31
31
32
32
33
33
33
33
34
34
35
35
36
37
7
7
7
7
1
2
3
4
4
4
5
6
6
8
8
8
8
9
10
10
10
10
10
10
11
11
12
13
13
14
14
15
15
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700.17.01.000-1 | 7***1 | Коробка передач | |
| 700.17.01.020 | 7***0 | Опора левая в сборе | |
| 700.17.01.270 | 7***0 | Балансир в сборе | |
| 700А.17.01.010 | 7***0 | Вал ведущий в сборе | |
| 1 | 7***1 | Вилка | |
| 2 | 7***2 | Палец | |
| 3 | 7***8 | Рычаг | |
| 4 | П***7 | Проволока КО 1,6Х200 мм ГОСТ 792-67 | |
| 5 | 7***7 | Винт установочный | |
| 6 | Б***2 | Болт М10Х30-021 ГОСТ 7805-62 | |
| 7 | П***6 | Прокладка 10Х16 | |
| 8 | П***1 | Пробка шестигранная М10Х1 | |
| 9 | 7***5 | Корпус | |
| 10 | Ш***1 | Шайба пружинная 10Н ГОСТ 6402-61 | |
| 11 | 7***3 | Прокладка | |
| 12 | 7***2 | Вилка | |
| 13 | 7***1 | Сухарь | |
| 14 | 7***1 | Валик | |
| 15 | К***1 | Кольцо Н1-20Х16-2 ГОСТ 9833-61 | |
| 16 | Б***2 | Болт М10Х20-021 ГОСТ 7808-62 | |
| 17 | К***1 | Кольцо Н1-20Х16-2 ГОСТ 9833-61 | |
| 18 | 7***4 | Прокладка | |
| 19 | Б***2 | Болт М8Х16-021 ГОСТ 7805-62 | |
| 20 | 7***1 | Корпус | |
| 21 | 7***8 | Крышка | |
| 22 | 7***1 | Шайба | |
| 23 | 7***0 | Валик в сборе | |
| 24 | М***5 | Масленка 11-А-45 ГОСТ 1303-55 | |
| 25 | Б***2 | Болт М10Х25-011 ГОСТ 7808-62 | |
| 26 | Г***2 | Гайка М10-011 ГОСТ 5927-62 | |
| 27 | 7***1 | Кронштейн | |
| 28 | Б***2 | Болт М10Х45-021 ГОСТ 7811-62 | |
| 29 | 7***6 | Планка | |
| 30 | 7***1 | Рычаг | |
| 31 | Ш***6 | Шплинт 3,2Х20-001 ГОСТ 397- 66 | |
| 32 | 7***5 | Валик с головкой | |
| 33 | 7***1 | Втулка | |
| 34 | 7***7 | Крышка | |
| 35 | К***0 | Кольцо НЭ-20 | |
| 36 | 7***1 | Балансир | |
| 37 | 7***0 | Балансир в сбор |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
