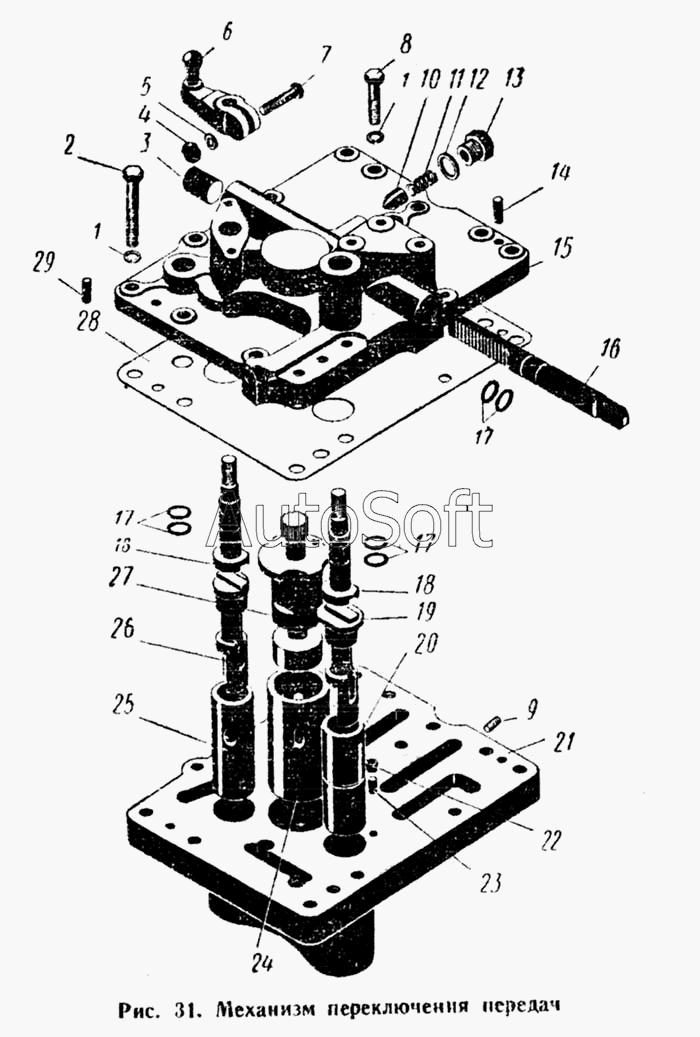

Каталог запасных частей к технике: ПТЗ К-700. Механизм переключения передач
14
29
28
27
26
25
24
23
22
21
20
19
18
18
17
17
17
16
15
13
12
11
10
9
8
7
6
5
4
3
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700.17.02.000-1 | 7***1 | Механизм переключения передач | |
| 700.17.02.010-3 | 7***3 | Корпус в сборе | |
| 700.17.02.020-4 | 7***4 | Крышка в сборе | |
| 1 | Ш***1 | Шайба пружинная 10Н ГОСТ 6402-61 | |
| 2 | Б***2 | Болт М10Х50 ГОСТ 7811-62 | |
| 3 | 7***5 | Заглушка | |
| 4 | Г***2 | Гайка М8-011 ГОСТ 5927-62 | |
| 5 | Ш***1 | Шайба пружинная 8Н ГОСТ 6402-61 | |
| 6 | 7***1 | Рычаг в сборе | |
| 7 | Б***2 | Болт М8Х30-021 ГОСТ 7808-62 | |
| 8 | Б***2 | Болт М10Х30-021 ГОСТ 7808-62 | |
| 9 | 7***9 | Заглушка | |
| 10 | 7***3 | Фиксатор | |
| 11 | 7***3 | Пружина | |
| 12 | 7***2 | Прокладка | |
| 13 | 7***4 | Пробка | |
| 14 | Ш***2 | Штифт цилиндрический 8Пр2/2аХ18 ГОСТ 3128-60 | |
| 15 | 7***6 | Крышка | |
| 16 | 7***1 | Рейка | |
| 17 | К***1 | Кольцо Н1-18Х14-4 ГОСТ9833-61 | |
| 18 | 7***2 | Поводок | |
| 19 | 7***2 | Золотник | |
| 20 | 7***3 | Гильза | |
| 21 | 7***1 | Корпус | |
| 22 | 7***1 | Ролик | |
| 23 | Ш***2 | Штифт цилиндрический 6Пр2/2аХ20 ГОСТ 3128-60 | |
| 24 | 7***2 | Гильза | |
| 25 | 7***4 | Гильза | |
| 26 | 7***3 | Золотник | |
| 27 | 7***9 | Золотник | |
| 28 | 7***1 | Прокладка | |
| 29 | Ш***2 | Штифт цилиндрический 6Пр2/2аХ12 ГОСТ 3128-60 |
