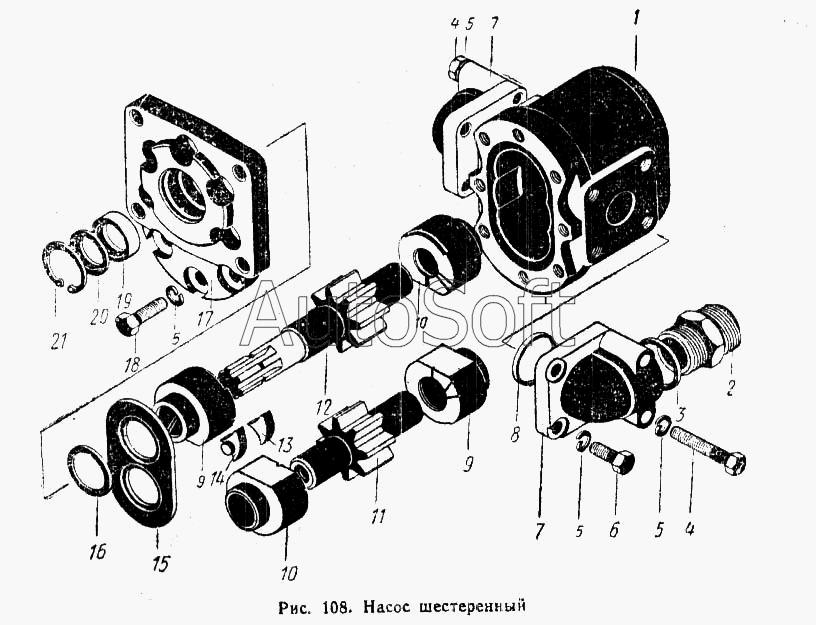

Каталог запасных частей к технике: ПТЗ К-700. Насос шестеренный
9
9
21
20
19
18
17
16
15
14
13
12
11
10
10
8
7
7
6
5
5
5
5
4
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| НШ32У-0303003-А | Н***А | Крышка насоса в сборе | |
| НШ46-0503035-В | Н***В | Муфта угловая | |
| НШ46У-0505001-Б | Н***Б | Насос шестеренный левого вращения НШ46УЛ | |
| НШ46У-0505002 | Н***2 | Насос шестеренный | |
| 1 | Н***5 | Корпус насоса | |
| 2 | Н***В | Штуцер | |
| 3 | Н***В | Кольцо уплотнительное | |
| 4 | Б***5 | Болт 10Х65 | |
| 5 | Ш***Л | Шайба пружинная 10Л | |
| 6 | Б***5 | Болт М10Х25 | |
| 7 | Н***В | Муфта угловая всборе | |
| 8 | Н***9 | Кольцо уплотнительное | |
| 9 | Н***2 | Втулка правая | |
| 10 | Н***2 | Втулка левая | |
| 11 | Н***4 | Шестерня ведомая | |
| 12 | Н***Б | Шестерня ведущая | |
| 13 | Н***А | Вкладыш | |
| 14 | Н***7 | Уплотнение специальное | |
| 15 | Н***А | Манжета | |
| 16 | Н***3 | Кольцо | |
| 17 | Н***К | Крышка насоса | |
| 18 | Н***8 | Болт М10Х30 | |
| 19 | Н***Д | Манжета | |
| 20 | Н***9 | Кольцо стопорное | |
| 21 | Н***В | Кольцо стопорное |
