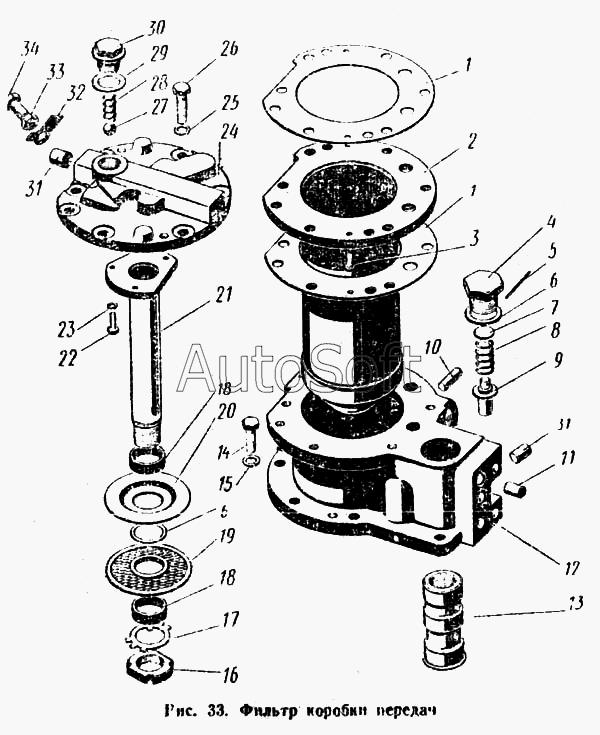

Каталог запасных частей к технике: ПТЗ К-700. Фильтр коробки передач
1
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700.17.16.000-3 | 7***3 | Фильтр коробка передач а сборе | |
| 700.17.16.090 | 7***0 | Корпус в сборе | |
| 700.17.16.110 | 7***0 | Крышка в сборе | |
| 1 | 7***8 | Прокладка | |
| 2 | 7***0 | Стакан в сборе | |
| 3 | В***2 | Винт М6Х12-001 ГОСТ 1489-62 | |
| 4 | 7***6 | Пробка | |
| 5 | П***7 | Проволока КО 1,2Х700 мм ГОСТ 792-67 | |
| 6 | 7***2 | Прокладка | |
| 7 | 7***2 | Прокладка | |
| 8 | 7***5 | Пружина | |
| 9 | 7***1 | Клапан | |
| 10 | Ш***1 | Штифт цилиндрический 10Пр2/2аХ28 ГОСТ 3128-60 | |
| 11 | 7***2 | Заглушка | |
| 12 | 7***3 | Корпус | |
| 13 | 7***6 | Гильза | |
| 14 | Б***2 | Болт М10Х25 ГОСТ 7808-62 | |
| 15 | Ш***1 | Шайба пружинная 10Н ГОСТ 6402-61 | |
| 16 | 7***9 | Гайка | |
| 17 | Ш***6 | Шайба стопорная 27-001 ГОСТ 11872-66 | |
| 18 | 7***7 | Втулка | |
| 19 | 7***0 | Секция фильтра в сборе | |
| 20 | 7***3 | Отражатель | |
| 21 | 7***0 | Основание в сборе | |
| 22 | Б***2 | Болт М6Х16-021 ГОСТ 7805-62 | |
| 23 | Ш***1 | Шайба пружинная 6Н ГОСТ 6402-61 | |
| 24 | 7***4 | Крышка | |
| 25 | Ш***1 | Шайба пружинная 10Н ГОСТ 6402-61 | |
| 26 | Б***2 | Болт М10Х35-021 ГОСТ 7808-62 | |
| 27 | Ш***0 | Шарик БV 16 мм Н ГОСТ 3722-60 | |
| 28 | 7***9 | Пружина | |
| 29 | 7***1 | Прокладка | |
| 30 | 7***3 | Пробка | |
| 31 | 7***1 | Заглушка | |
| 32 | Ш***2 | Шайба стопорная 13-2 | |
| 33 | Г***2 | Гайка М12-010 ГОСТ 5927-62 | |
| 34 | Б***2 | Болт М12Х40-021 ГОСТ 7808-52 |
