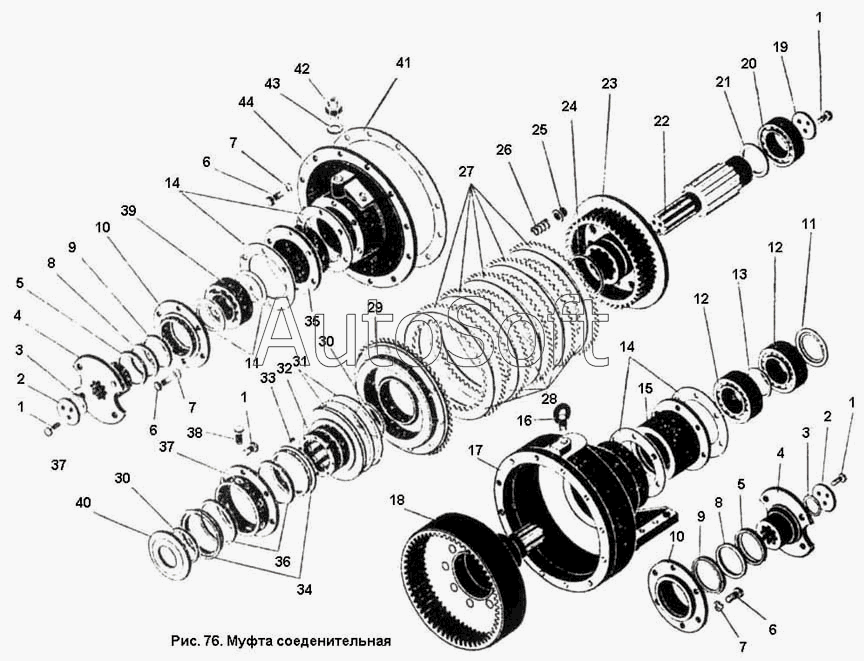

Каталог запасных частей к технике: ПТЗ К-701. Муфта соединительная
34
23
24
25
26
27
28
29
30
30
31
32
33
22
35
36
37
37
38
39
40
41
42
43
44
11
11
1
1
1
1
2
2
3
3
4
4
5
5
6
6
6
7
7
7
8
8
9
9
10
10
12
12
13
14
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700А.42.30.000 | 7***0 | Муфта соединительная | |
| 1 | Б***0 | Болт 3М8Х20 ГОСТ 7808-70 | |
| 2 | 7***5 | Шайба | |
| 3 | 7***9 | Кольцо уплотнительное | |
| 4 | 7***1 | Фланец | |
| 5 | 7***3 | Корпус сальника | |
| 6 | Б***0 | Болт М8Х25 ГОСТ 7808-70 | |
| 7 | Ш***0 | Шайба 8.65Г ГОСТ 6402-70 | |
| 8 | К***1 | Кольцо СП 88-69-7 ГОСТ 6308-71 | |
| 9 | У***0 | Уплотнение АК АСК-70-95-12 ЛК 02478-00 | |
| 10 | 7***6 | Крышка | |
| 11 | 7***3 | Маслоотражатель | |
| 12 | П***5 | Подшипник 311 ГОСТ 8338-75 | |
| 13 | 7***1 | Кольцо распорное | |
| 14 | 7***1 | Прокладка | |
| 15 | 7***7 | Стакан | |
| 16 | В***3 | Винт М10 ГОСТ 4751-73 | |
| 17 | 7***1 | Корпус муфты | |
| 18 | 7***0 | Вал | |
| 19 | 7***8 | Шайба | |
| 20 | П***5 | Подшипник 212 ГОСТ 8338-75 | |
| 21 | 7***9 | Кольцо | |
| 22 | 7***2 | Вал | |
| 23 | 7***7 | Барабан средний | |
| 24 | 7***1 | Кольцо уплотнительное | |
| 25 | 7***1 | Стакан | |
| 26 | 7***1 | Пружина | |
| 27 | 7***1 | Диск | |
| 28 | 7***2 | Диск | |
| 29 | 7***1 | Диск нажимной в сборе | |
| 30 | К***3 | Кольцо У-90 Х 85-3 ГОСТ 18829-73 | |
| 31 | 7***2 | Манжета | |
| 32 | 7***2 | Диск средний | |
| 33 | 7***4 | Заглушка | |
| 34 | 7***2 | Кольцо уплотнительное | |
| 35 | 7***7 | Стакан | |
| 36 | 7***9 | Кольцо уплотнительное | |
| 37 | 7***8 | Стакан | |
| 38 | 7***5 | Валик | |
| 39 | П***5 | Подшипник 1311 ГОСТ 5720-75 | |
| 40 | 7***1 | Кольцо | |
| 41 | 7***4 | Прокладка | |
| 42 | 7***9 | Штуцер | |
| 43 | П***2 | Прокладка ФТ 20Х26Х1.5 МН 3138-62 | |
| 44 | 7***2 | Крышка |
