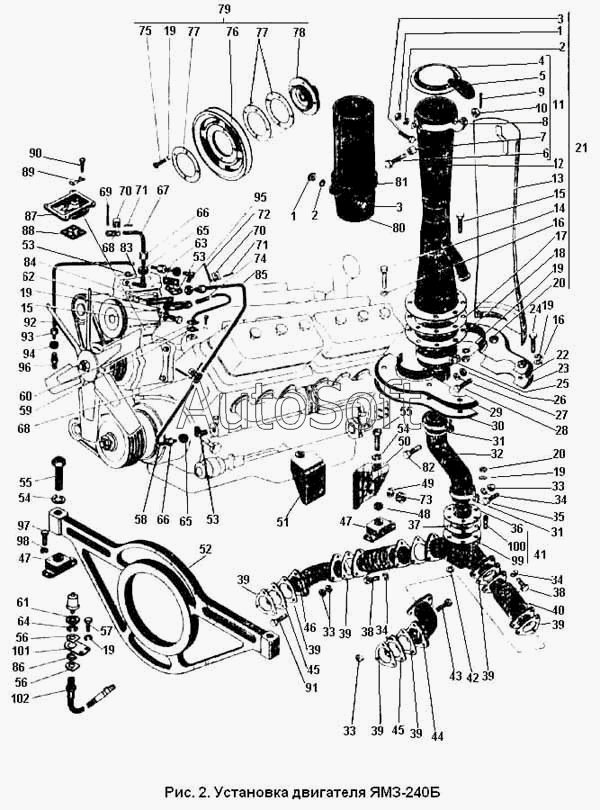

Каталог запасных частей к технике: ПТЗ К-701. Установка двигателя ЯМЗ-240Б
1
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
16
17
18
19
19
19
19
19
19
20
20
21
22
23
24
25
26
27
28
29
30
31
31
32
33
33
33
34
34
34
35
36
37
38
38
39
39
39
39
39
39
39
40
41
42
43
44
45
45
45
45
46
47
47
48
49
50
51
52
53
53
53
54
54
55
55
56
56
57
58
59
60
61
62
63
64
65
65
66
66
67
68
68
69
70
70
71
71
72
73
74
75
76
77
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 701.00.10.000-7 | 7***7 | Установка двигателя | |
| 701.10.00.000.6 | 7***6 | Двигатель в сборе | |
| 701.10.00.020-3 | 7***3 | Двигатель ЯМЗ-240Б | |
| 1 | Г***0 | Гайка М6 ГОСТ 5927-70 | |
| 2 | Ш***0 | Шайба 6.65Г ГОСТ 6402-70 | |
| 3 | Б***0 | Болт М6Х30 ГОСТ 7811-70 | |
| 4 | 7***1 | Крышка | |
| 5 | 7***0 | Планка (в сборе с дет. 700.00.10.063-1) | |
| 6 | Б***0 | Болт 2М10Х45 ГОСТ 7811-70 | |
| 7 | 7***6 | Втулка | |
| 8 | 7***0 | Хомут в сборе | |
| 9 | Ш***9 | Шплинт 2.5Х25 ГОСТ 397-79 | |
| 10 | Г***3 | Гайка М10 ГОСТ 5932-73 | |
| 11 | 7***0 | Крышка с хомутом в сборе | |
| 12 | 7***0 | Эжектор в сборе | |
| 13 | 7***1 | Экран в сборе | |
| 14 | Б***0 | Болт М8Х25 ГОСТ 7808-70 | |
| 15 | Б***0 | Болт М8Х20 ГОСТ 7808-70 | |
| 16 | Ш***8 | Шайба 8.01 ГОСТ 11371-78 | |
| 17 | 7***1 | Прокладка | |
| 18 | 7***0 | Основание искрогасителя в сборе | |
| 19 | Ш***0 | Шайба 8.65Г ГОСТ 6402-70 | |
| 20 | Г***0 | Гайка М6 ГОСТ 5927-70 | |
| 21 | 7***1 | Эжектор с искрогасителем и экраном в сборе | |
| 22 | 7***0 | Половина фланца | |
| 23 | 7***1 | Половина фланца | |
| 24 | Б***0 | Болт М8Х35 ГОСТ 7811-70 | |
| 25 | 7***8 | Хомут | |
| 26 | Г***0 | Гайка М12 ГОСТ 5927-70 | |
| 27 | Ш***0 | Шайба 12.65Г ГОСТ 6402-70 | |
| 28 | Б***0 | Болт М12Х55 ГОСТ 7811-70 | |
| 29 | 7***0 | Половина фланца в сборе | |
| 30 | 7***0 | Половина фланца в сборе | |
| 31 | 7***8 | Хомут | |
| 32 | 7***7 | Труба | |
| 33 | Г***0 | Гайка М10 ГОСТ 5927-70 | |
| 34 | Ш***0 | Шайба 10.65Г ГОСТ 6402-70 | |
| 35 | Б***0 | Болт М10Х45 ГОСТ 7811-70 | |
| 36 | 7***0 | Труба в сборе | |
| 37 | 7***2 | Прокладка | |
| 38 | Б***0 | Болт М8Х25 ГОСТ 7808-70 | |
| 39 | 7***9 | Прокладка | |
| 40 | 7***0 | Сильфон в сборе | |
| 41 | 7***2 | Тройник в сборе | |
| 42 | Ш***8 | Шайба 10.01 ГОСТ 6958-78 | |
| 43 | Б***0 | Болт М10Х50 ГОСТ 7811-70 | |
| 44 | 7***1 | Труба левая | |
| 45 | 7***1 | Проставка регулировочная | |
| 45 | 7***2 | Проставка регулировочная | |
| 45 | 7***3 | Проставка регулировочная | |
| 46 | 7***2 | Труба правая | |
| 47 | 7***0 | Амортизатор в сборе АКСС-400м | |
| 48 | 7***1 | Проставка | |
| 49 | Ш***0 | Шайба 14.65Г ГОСТ 6402-70 | |
| 50 | 7***1 | Кронштейн левый | |
| 51 | 7***4 | Кронштейн правый | |
| 52 | 7***2 | Траверса | |
| 53 | У***7 | Угольник 1-12 ГОСТ 9115-67 | |
| 54 | Ш***0 | Шайба 27.65Г ГОСТ 6402-70 | |
| 55 | Б***0 | Болт М27Х110 ГОСТ 7808-70 | |
| 56 | 7***8 | Планка | |
| 57 | Б***0 | Болт М8Х16 ГОСТ 7808-70 | |
| 58 | 7***1 | Труба | |
| 59 | 7***1 | Прокладка | |
| 60 | 7***0 | Труба подвода воздуха к компрессору в сборе | |
| 61 | Г***0 | Гайка М20Х1.5 ГОСТ 5927-70 | |
| 62 | 7***3 | Патрубок | |
| 63 | 7***6 | Прокладка | |
| 64 | Ш***0 | Шайба 20.65Г ГОСТ 6402-70 | |
| 65 | М***7 | Муфта 12 ГОСТ 9121-67 | |
| 66 | Г***7 | Гайка 1-12 ГОСТ 9 122-67 | |
| 67 | 7***1 | Труба | |
| 68 | 7***9 | Трубка | |
| 69 | Л***1 | Лента 225 ГОСТ 503-71 | |
| 70 | А***4 | Рамка хомута ОСТ 3-408-70 | |
| 71 | 3***1 | Шплинт хомута 6.3 ОСТ 3-408-70 | |
| 72 | Л***1 | Лента 300 ГОСТ 503-71 | |
| 73 | Г***0 | Гайка М14Х1.5 ГОСТ 5927-70 | |
| 74 | Р***м | Рукав 22Х32-16 ГОСТ 10362-76: L=80мм | |
| 75 | Б***0 | Болт М8Х30 ГОСТ 7808-70 | |
| 76 | 7***2 | Шкив компрессора | |
| 77 | 7***1 | Прокладка регулировочная | |
| 78 | 7***1 | Ступица | |
| 79 | 7***2 | Шкив в сборе | |
| 80 | 7***0 | Насадок в сборе | |
| 81 | 7***1 | Хомут | |
| 82 | Б***0 | Болт М8Х35 ГОСТ 7808-70 | |
| 83 | 7***0 | Компрессор | |
| 84 | 7***8 | Прокладка | |
| 85 | 7***1 | Труба | |
| 86 | 7***7 | Втулка | |
| 87 | 7***2 | Проставка | |
| 88 | 7***1 | Прокладка | |
| 89 | 7***1 | Планка стопорная | |
| 90 | Б***0 | Болт М12Х50 ГОСТ 7808-70 | |
| 91 | Б***0 | Болт М8Х40 ГОСТ 7811-70 | |
| 92 | 7***1 | Труба | |
| 93 | Г***7 | Гайка 1-6 ГОСТ 9122-67 | |
| 94 | М***7 | Муфта 6 ГОСТ 9121-67 | |
| 95 | У***7 | Угольник 1-6 ГОСТ 9115-67 | |
| 96 | Ш***7 | Штуцер 1-6 ГОСТ 9113-67 | |
| 97 | Б***0 | Болт М16Х40 ГОСТ 7808-70 | |
| 98 | Ш***0 | Шайба 16.65Г ГОСТ 6402-70 | |
| 99 | 7***9 | Тройник | |
| 100 | Ш***6 | Шпилька М8Х18 ГОСТ 22034-76 | |
| 101 | 7***1 | Кронштейн | |
| 102 | 7***0 | Рукав |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
