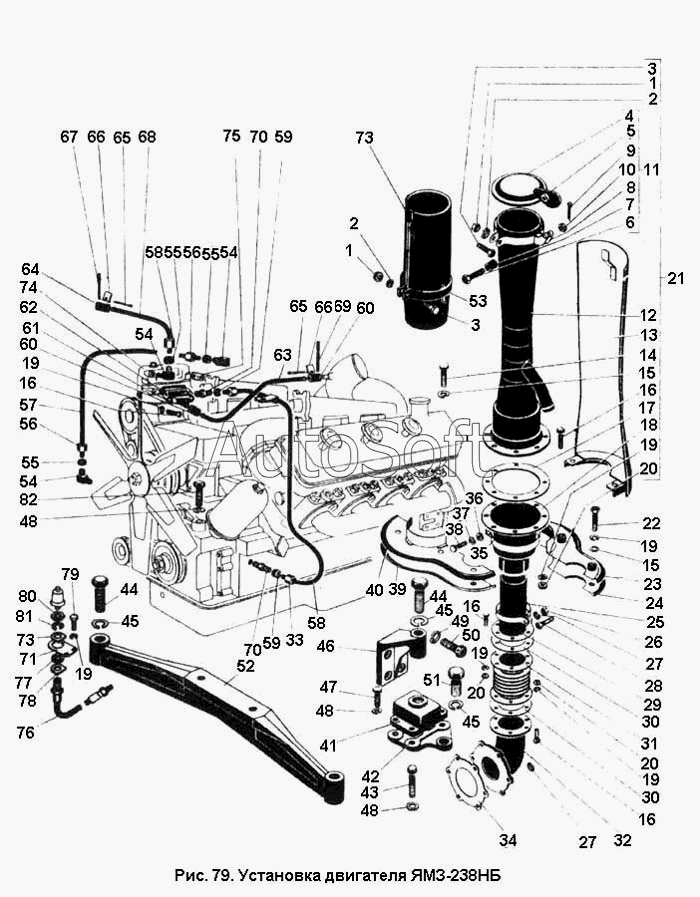

Каталог запасных частей к технике: ПТЗ К-701. Установка двигателя ЯМЗ-238НБ
51
61
60
60
59
59
58
58
57
56
56
55
55
55
54
54
54
53
52
62
50
49
48
48
48
47
46
45
45
45
44
44
43
42
82
81
80
79
78
77
76
75
74
73
73
41
71
70
70
69
68
67
66
66
65
65
64
63
9
19
19
19
19
19
19
18
17
16
16
16
16
15
15
14
13
12
11
10
20
20
20
8
7
6
5
4
3
3
2
2
1
1
30
30
40
39
38
37
36
35
34
33
32
31
29
28
27
27
26
25
24
23
22
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700А.00.10.000-2 | 7***2 | Установка двигателя | |
| 700А.10.00.000-1 | 7***1 | Двигатель в сборе | |
| 1 | Г***0 | Гайка М6 ГОСТ 5927-70 | |
| 2 | Ш***0 | Шайба 6.65Г ГОСТ 6402-70 | |
| 3 | Б***0 | Болт М6Х30 ГОСТ 7811-70 | |
| 4 | 7***1 | Крышка | |
| 5 | 7***0 | Планка (в сборе с дет. 700.00.10.063-1) | |
| 6 | Б***0 | Болт 2М10Х45 ГОСТ 7811-70 | |
| 7 | 7***6 | Втулка | |
| 8 | 7***0 | Хомут в сборе | |
| 9 | Ш***9 | Шплинт 2.5Х25 ГОСТ 397-79 | |
| 10 | Г***3 | Гайка М10 ГОСТ 5932-73 | |
| 11 | 7***0 | Крышка с хомутом в сборе | |
| 12 | 7***0 | Эжектор в сборе | |
| 13 | 7***1 | Экран в сборе | |
| 14 | Б***0 | Бол т М8Х25 ГОСТ 7808-70 | |
| 15 | Ш***8 | Шайба 8.01 ГОСТ 11371-78 | |
| 16 | Б***0 | Болт М8Х20 ГОСТ 7808-70 | |
| 17 | 7***1 | Прокладка | |
| 18 | 7***0 | Основание искрогасителя в сборе | |
| 19 | Ш***0 | Шайба 8.65Г ГОСТ 6402-70 | |
| 20 | Г***0 | Гайка М8 ГОСТ 5927-70 | |
| 21 | 7***1 | Эжектор с искрогасителем и экраном в сборе | |
| 22 | Б***0 | Болт М8Х35 ГОСТ 7811-70 | |
| 23 | 7***0 | Половина фланца | |
| 24 | 7***1 | Половина фланца | |
| 25 | 7***8 | Хомут | |
| 26 | Г***0 | Гайка М10 ГОСТ 5927-70 | |
| 27 | Ш***0 | Шайба 10.65Г ГОСТ 6402-70 | |
| 28 | Б***0 | Болт М10Х45 ГОСТ 7811-70 | |
| 29 | 7***0 | Труба в сборе | |
| 30 | 7***2 | Прокладка | |
| 31 | 7***1 | Сильфом в сборе | |
| 32 | 7***1 | Труба в сборе | |
| 33 | Г***7 | Гайка 1-6 ГОСТ 9122-67 | |
| 34 | 7***3 | Прокладка | |
| 35 | 7***8 | Хомут | |
| 36 | Г***0 | Гайка М12 ГОСТ 5927-70 | |
| 37 | Ш***0 | Шайба 12.65Г ГОСТ 6402-70 | |
| 38 | Б***0 | Болт М12Х55 ГОСТ 7811-70 | |
| 39 | 7***0 | Половина фланца в сборе | |
| 40 | 7***0 | Половина фланца в сборе | |
| 41 | 7***0 | Амортизатор в сборе АКСС-400м | |
| 42 | 7***1 | Проставка | |
| 43 | Б***0 | Болт М16Х70 ГОСТ 7811 -70 | |
| 44 | Б***0 | Болт М27Х110 ГОСТ 7808-70 | |
| 45 | Ш***0 | Шайба 27.65Г ГОСТ 6402-70 | |
| 46 | 7***1 | Кронштейн | |
| 47 | Б***0 | Болт М16Х40 ГОСТ 7811-70 | |
| 48 | Ш***0 | Шайба 16.65Г ГОСТ 6402-70 | |
| 49 | Ш***0 | Шайба 14.65Г ГОСТ 6402-70 | |
| 50 | 7***3 | Болт | |
| 51 | Б***0 | Болт М27Х70 ГОСТ 7808-70 | |
| 52 | 7***8 | Траверса | |
| 53 | 7***1 | Хомут | |
| 54 | У***7 | Угольник 1-12 ГОСТ 9115-67 | |
| 55 | М***7 | Муфта 12 ГОСТ 9121-67 | |
| 56 | Г***7 | Гайка 1-12 ГОСТ 9122-67 | |
| 57 | 7***6 | Труба | |
| 58 | 7***3 | Труба | |
| 59 | М***7 | Муфта 6 ГОСТ 9121-67 | |
| 60 | Р***м | Рукав 22Х32-16 ГОСТ 10362-76: L=80мм | |
| 61 | 7***2 | Патрубок | |
| 62 | 7***6 | Прокладка | |
| 63 | 7***2 | Труба | |
| 64 | 7***9 | Трубка | |
| 65 | 3***1 | Шплинт хомута 6.3 ОСТ 3-408-70 | |
| 66 | А***4 | Рамка хомута ОСТ 3-408-70 | |
| 67 | Л***1 | Лента 225 ГОСТ 503-71 | |
| 68 | 7***8 | Труба | |
| 69 | Л***1 | Лента 300 ГОСТ 503-71 | |
| 70 | Ш***7 | Штуцер 1-6 ГОСТ 9113-67 | |
| 71 | 7***1 | Кронштейн | |
| 72 | 7***7 | Хомут | |
| 73 | 7***0 | Насадок в сборе | |
| 74 | 7***0 | Компрессор пневматического тормоза | |
| 75 | 7***8 | Прокладка | |
| 76 | 7***0 | Рукав | |
| 77 | 7***7 | Втулка | |
| 78 | 7***8 | Планка | |
| 79 | Б***0 | Болт М8Х16 ГОСТ 7808-70 | |
| 80 | Г***0 | Гайка М20Х1.5 ГОСТ 5927-70 | |
| 81 | Ш***0 | Шайба 20.65Г ГОСТ 6402-70 | |
| 82 | Б***0 | Болт М16Х55 ГОСТ 7811-70 |
