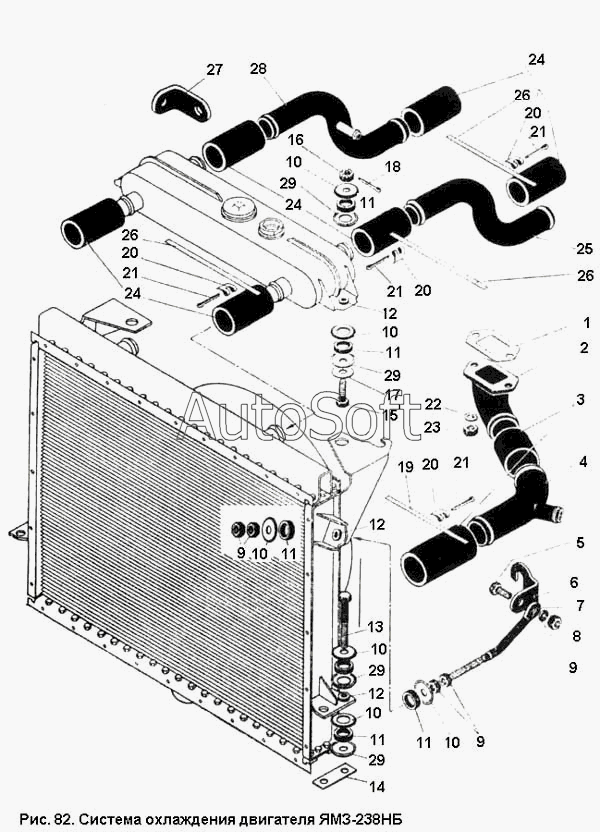

Каталог запасных частей к технике: ПТЗ К-701. Система охлаждения двигателя ЯМЗ-238НБ
14
29
29
29
29
28
27
26
26
26
25
24
24
24
23
22
21
21
21
21
20
20
20
20
19
18
17
16
16
13
13
12
12
12
11
11
11
11
11
10
10
10
10
10
10
9
9
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700А.13.00.000 | 7***0 | Система охлаждения | |
| 1 | 7***6 | Прокладка | |
| 2 | 7***5 | Патрубок | |
| 3 | 7***2 | Трубка | |
| 4 | 7***0 | Система охлаждения | |
| 5 | Б***0 | Болт М12Х30 ГОСТ 7808-70 | |
| 6 | 7***6 | Угольник | |
| 7 | 7***0 | Стяжка | |
| 8 | Ш***0 | Шайба 12.65Г ГОСТ 6402-70 | |
| 9 | Г***0 | Гайка М12 ГОСТ 5927-70 | |
| 10 | 7***7 | Шайба | |
| 11 | 7***8 | Кольцо | |
| 12 | 7***1 | Втулка | |
| 13 | Б***0 | Болт 2М12Х15 ГОСТ 7811 -70 | |
| 13 | Б***0 | Болт 3М12Х55 ГОСТ 7811-70 | |
| 14 | 7***6 | Планка | |
| 16 | Г***0 | Гайка М12 ГОСТ 5933-70 | |
| 17 | 7***2 | Шайба | |
| 18 | Ш***9 | Шплинт 3.2Х32 ГОСТ 397-79 | |
| 19 | Л***1 | Лента 525 ГОСТ 503-71 | |
| 20 | А***4 | Рамка хомута ОСТ 3-408-70 | |
| 21 | 3***1 | Шплинт хомута 6.3 ОСТ 3-408-70 | |
| 22 | Ш***0 | Шайба 10.65 Г ГОСТ 6402-70 | |
| 23 | 7***4 | Гайка | |
| 24 | 7***1 | Шланг | |
| 25 | 7***4 | Труба | |
| 26 | Л***1 | Лента 425 ГОСТ 503-71 | |
| 27 | 7***8 | Угольник | |
| 28 | 7***0 | Труба в сборе | |
| 29 | 7***1 | Шайба |
