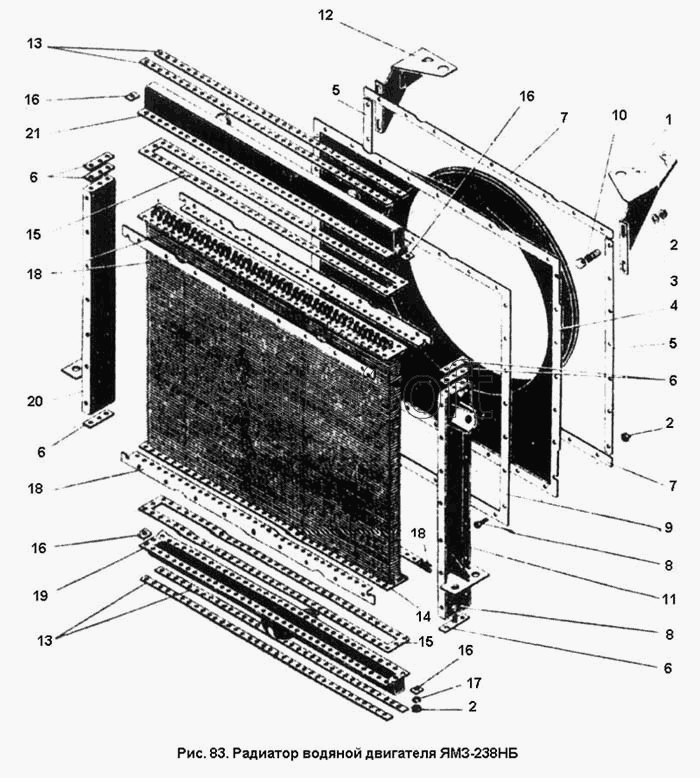

Каталог запасных частей к технике: ПТЗ К-701. Радиатор водяной двигателя ЯМЗ-238НБ
1
2
2
2
3
4
5
5
6
6
6
6
7
7
8
8
9
10
11
12
13
13
14
15
15
16
16
16
16
17
18
18
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700.13.01.000-3 | 7***3 | Радиатор водяной | |
| 1 | 7***1 | Кронштейн левый | |
| 2 | Г***0 | Гайка М8.011 ГОСТ 5927-70 | |
| 3 | Ш***8 | Шайба 8.01 ГОСТ 11371-78 | |
| 4 | 7***2 | Кожух вентилятора | |
| 5 | 7***4 | Накладка | |
| 6 | 7***1 | Прокладка | |
| 7 | 7***5 | Накладка | |
| 8 | Б***0 | Болт М8Х25 ГОСТ 7808-70 | |
| 9 | 7***3 | Прокладка | |
| 10 | Б***0 | Болт М8Х20 ГОСТ 7808-70 | |
| 11 | 7***2 | Боковина в сборе левая | |
| 12 | 7***9 | Кронштейн правый | |
| 13 | 7***7 | Накладка | |
| 14 | 7***2 | Сердцевина радиатора | |
| 15 | 7***5 | Прокладка | |
| 16 | 7***5 | Планка | |
| 17 | Ш***0 | Шайба 8.65Г ГОСТ 6402-70 | |
| 18 | 7***9 | Угольник | |
| 19 | 7***0 | Бак радиатора нижний в сборе | |
| 20 | 7***2 | Боковина в сборе правая | |
| 21 | 7***1 | Бак радиатора верхний в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
