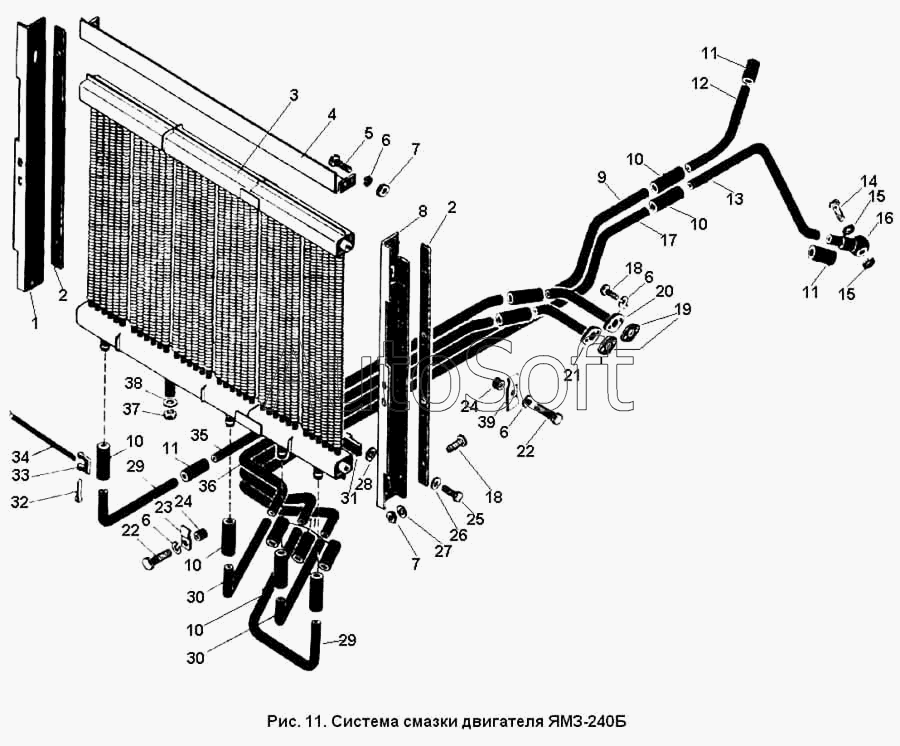

Каталог запасных частей к технике: ПТЗ К-701. Система смазки двигателя ЯМЗ-240Б
30
30
21
22
22
23
24
24
25
26
27
28
29
29
20
31
32
33
34
35
36
37
38
39
10
10
10
10
10
1
2
2
3
4
5
6
6
6
6
7
7
8
9
11
11
11
12
13
14
15
15
16
17
18
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 701.14.00.000-1 | 7***1 | Система смазки | |
| 1 | 7***8 | Боковина правая в сборе | |
| 2 | 7***6 | Прокладка | |
| 3 | 7***0 | Радиатор масляный | |
| 4 | 7***3 | Крышка | |
| 5 | Б***0 | Болт М8Х16 ГОСТ 7808-70 | |
| 6 | Ш***0 | Шайба 8.65Г ГОСТ 6402-70 | |
| 7 | Г***0 | Гайка М8 ГОСТ 5927-70 | |
| 8 | 7***9 | Боковина левая в сборе | |
| 9 | 7***2 | Труба | |
| 10 | Р***м | Рукав 20Х30.5-16 ГОСТ 10362-76: L=80мм | |
| 11 | Р***м | Рукав 20Х30.5-16 ГОСТ 10362-76: L=100мм | |
| 12 | 7***1 | Труба | |
| 13 | 7***3 | Труба | |
| 14 | 7***2 | Болт зажимной | |
| 15 | 7***3 | Прокладка | |
| 16 | 7***0 | Угольник в сборе | |
| 17 | 7***6 | Труба | |
| 18 | Б***0 | Болт М8Х20 ГОСТ 7808-70 | |
| 19 | 7***1 | Прокладка | |
| 20 | 7***3 | Патрубок в сборе | |
| 21 | 7***4 | Патрубок в сборе | |
| 22 | Б***0 | Болт М8Х30 ГОСТ 7808-70 | |
| 23 | 7***8 | Скоба | |
| 24 | 7***9 | Втулка | |
| 25 | Б***0 | Болт 3М10Х20 ГОСТ 7808-70 | |
| 26 | Ш***8 | Шайба 10.01 ГОСТ 11371-78 | |
| 27 | Ш***8 | Шайба 8.01 ГОСТ 11371-78 | |
| 28 | Ш***8 | Шайба 12.01 ГОСТ 11371-78 | |
| 29 | 7***1 | Труба | |
| 30 | 7***0 | Труба | |
| 31 | 7***7 | Прокладка | |
| 32 | 3***1 | Шплинт хомута 6.3 ОСТ 3-408-70 | |
| 33 | А***4 | Рамка хомута ОСТ 3-408-70 | |
| 34 | Л***1 | Лента 300 ГОСТ 503-71 | |
| 35 | 7***3 | Труба | |
| 36 | 7***4 | Труба | |
| 37 | П***0 | Пробка М12 ЛК 0011-00 | |
| 38 | П***2 | Прокладка ФТ12Х18Х1.5 МН 3138-62 | |
| 39 | 7***7 | Скоба |
