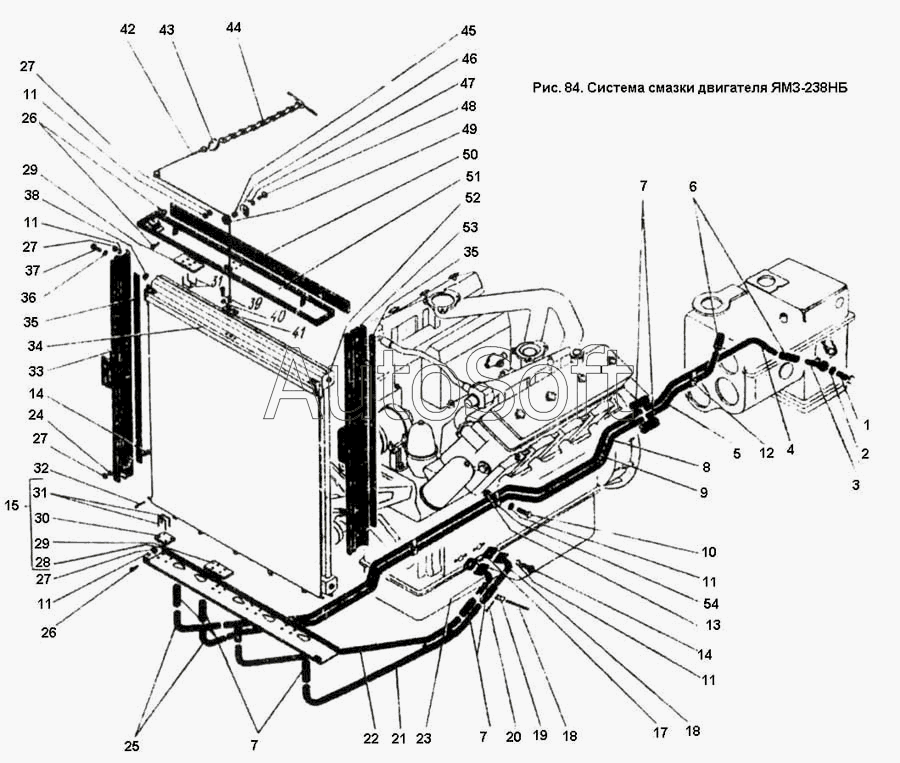

Каталог запасных частей к технике: ПТЗ К-701. Система смазки двигателя ЯМЗ-238НБ
1
2
3
4
5
6
7
7
7
8
9
10
11
11
11
11
11
12
13
14
14
15
17
18
18
19
20
21
22
23
24
25
26
26
27
27
27
27
28
29
29
30
31
31
32
33
34
35
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700А.14.00.000-1 | 7***1 | Система смазки | |
| 700А.14.08.000-1 | 7***1 | Трубопроводы системы смазки | |
| 1 | 7***2 | Болт зажимной | |
| 2 | 7***3 | Прокладка | |
| 3 | 7***0 | Угольник в сборе | |
| 4 | 7***3 | Труба | |
| 5 | 7***0 | Труба | |
| 6 | Р***м | Рукав 20Х30.5-16 ГОСТ 10362-76: L=100мм | |
| 7 | Р***м | Рукав 20Х30/5-16 ГОСТ 10362-76: L=80мм | |
| 8 | 7***4 | Труба | |
| 9 | 7***2 | Труба | |
| 10 | Б***0 | Болт М8Х35 ГОСТ 7808-70 | |
| 11 | Ш***0 | Шайба 8.65Г ГОСТ 6402-70 | |
| 12 | 7***7 | Скоба | |
| 13 | 7***9 | Втулка | |
| 14 | Б***0 | Болт М8Х20 ГОСТ 7808-70 | |
| 15 | 7***0 | Днище в сборе | |
| 16 | 7***0 | Патрубок в сборе | |
| 17 | 7***2 | Прокладка | |
| 18 | Л***1 | Лента 300 ГОСТ 503-71 | |
| 19 | А***4 | Рамка хомута ОСТ 3-408-70 | |
| 20 | 3***1 | Шплинт хомута 6.3 ОСТ 3-408-70 | |
| 21 | 7***6 | Труба | |
| 22 | 7***5 | Труба | |
| 23 | 7***1 | Патрубок в сборе | |
| 24 | Ш***8 | Шайба 8.01 ГОСТ 11371-78 | |
| 25 | 7***1 | Труба | |
| 26 | Б***0 | Болт М8Х16 ГОСТ 7808-70 | |
| 27 | Г***0 | Гайка М8 ГОСТ 5927-70 | |
| 28 | 7***3 | Днище | |
| 29 | 7***3 | Днище | |
| 30 | 7***4 | Прокладка | |
| 31 | 7***6 | Скоба | |
| 32 | Ш***9 | Шплинт 2Х14 ГОСТ 397-79 | |
| 33 | 7***0 | Боковина правая в сборе | |
| 34 | 7***1 | Шторка в сборе | |
| 35 | 7***6 | Прокладка | |
| 36 | Ш***8 | Шайба 10.01 ГОСТ 11371-78 | |
| 37 | Б***0 | Болт 3М10Х20 ГОСТ 7808-70 | |
| 38 | Ш***8 | Шайба 12.01 ГОСТ 1 1371-78 | |
| 39 | Б***0 | Болт М6Х12 ГОСТ 7805-70 | |
| 40 | Ш***0 | Шайба 6.65Г ГОСТ 6402-70 | |
| 41 | 7***9 | Накладка | |
| 42 | 7***2 | Трос в сборе | |
| 43 | 7***6 | Кольцо | |
| 44 | 7***0 | Цепь в сборе | |
| 45 | 7***4 | Втулка | |
| 46 | 7***6 | Скоба | |
| 47 | Ш***8 | Шайба 10.01 ГОСТ 13463-68 | |
| 48 | Б***0 | Болт М10Х25 ГОСТ 7808-70 | |
| 49 | 7***3 | Ролик | |
| 50 | 7***7 | Планка | |
| 51 | 7***1 | Крышка в сборе | |
| 52 | 7***2 | Блок масляных радиаторов | |
| 53 | 7***0 | Боковина левая в сборе | |
| 54 | 7***8 | Скоба |
