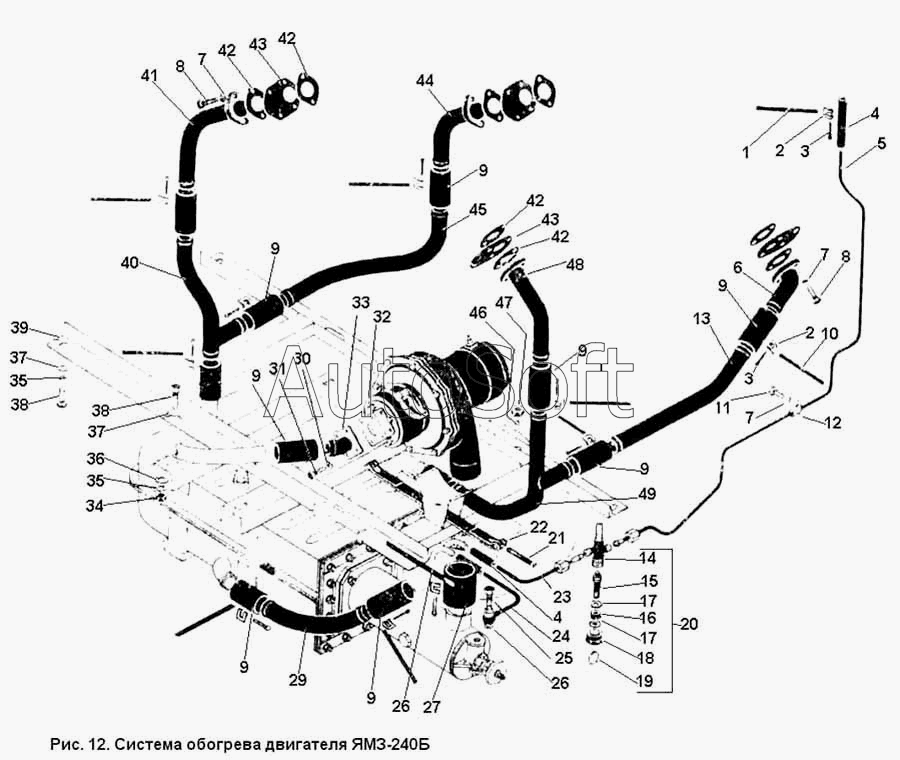

Каталог запасных частей к технике: ПТЗ К-701. Система обогрева двигателя ЯМЗ-240Б
38
38
26
26
27
29
30
31
32
33
34
35
35
36
37
37
25
39
40
41
42
42
42
42
43
43
44
45
46
47
48
49
13
1
2
2
3
3
4
4
5
6
7
7
7
8
8
9
9
9
9
9
9
9
9
10
11
12
14
15
16
17
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 701.15.00.000-1 | 7***1 | Система обогрева | |
| 1 | Л***1 | Лента 200 ГОСТ 503-71 | |
| 2 | А***4 | Рамка хомута ОСТ 3-408-70 | |
| 3 | 3***1 | Шплинт хомута 6.3 ОСТ 3-408-70 | |
| 4 | Р***м | Рукав 8Х15.5-15 ГОСТ 10362-76: L=80мм | |
| 5 | 7***3 | Труба в сборе | |
| 6 | 7***1 | Патрубок | |
| 7 | Ш***0 | Шайба 8.65Г ГОСТ 6402-70 | |
| 8 | Б***0 | Болт М8Х25 ГОСТ 7808-70 | |
| 9 | 7***2 | Шланг | |
| 10 | Л***1 | Лента 350 ГОСТ 503-71 | |
| 11 | Б***0 | Болт М8Х16 ГОСТ 7808-70 | |
| 12 | Х***0 | Хомутик ХПО-8Х9 ЛК 0034-00 | |
| 13 | 7***3 | Труба | |
| 14 | 7***2 | Корпус крана | |
| 15 | 7***1 | Игла | |
| 16 | 7***3 | Прокладка | |
| 17 | 7***2 | Кольцо | |
| 18 | 7***5 | Гайка накидная | |
| 19 | 7***6 | Кольцо | |
| 20 | 7***2 | Кран | |
| 21 | 7***7 | Винт | |
| 22 | 7***0 | Лента в сборе | |
| 23 | 7***1 | Труба в сборе | |
| 24 | 7***4 | Трубка | |
| 25 | 7***9 | Болт зажимной | |
| 26 | П***2 | Прокладка ФТ12Х1НХ1.5 МП 3138-62 | |
| 27 | 7***6 | Трубка | |
| 28 | Л***1 | Лента 525 ГОСТ 503-71 | |
| 29 | 7***1 | Труба | |
| 30 | Ш***0 | Шайба 6.65Г ГОСТ 6402-70 | |
| 31 | Б***0 | Болт М6Х18 ГОСТ 7805-70 | |
| 32 | 7***1 | Прокладка | |
| 33 | 7***1 | Патрубок | |
| 34 | Г***0 | Гайка М10 ГОСТ 5927-70 | |
| 35 | Ш***0 | Шайба 10.651 ГОСТ 6402-70 | |
| 36 | Ш***8 | Шайба 10.01 ГОСТ 6958-78 | |
| 37 | Ш***8 | Шайба 10.01 ГОСТ 11371-78 | |
| 38 | Б***0 | Болт М10Х30 ГОСТ 7808-70 | |
| 39 | 7***6 | Рама в сборе | |
| 40 | 7***0 | Труба в сборе | |
| 41 | 7***5 | Труба в сборе | |
| 42 | 7***1 | Прокладка | |
| 43 | 7***3 | Заглушка | |
| 44 | 7***4 | Труба в сборе | |
| 45 | 7***4 | Труба | |
| 46 | Ш***0 | Шайба 12.65Г ГОСТ 6402-70 | |
| 47 | Г***0 | Гайка М12Х1.25 ГОСТ 5927-70 | |
| 48 | 7***7 | Труба в сборе | |
| 49 | 7***0 | Труба в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
