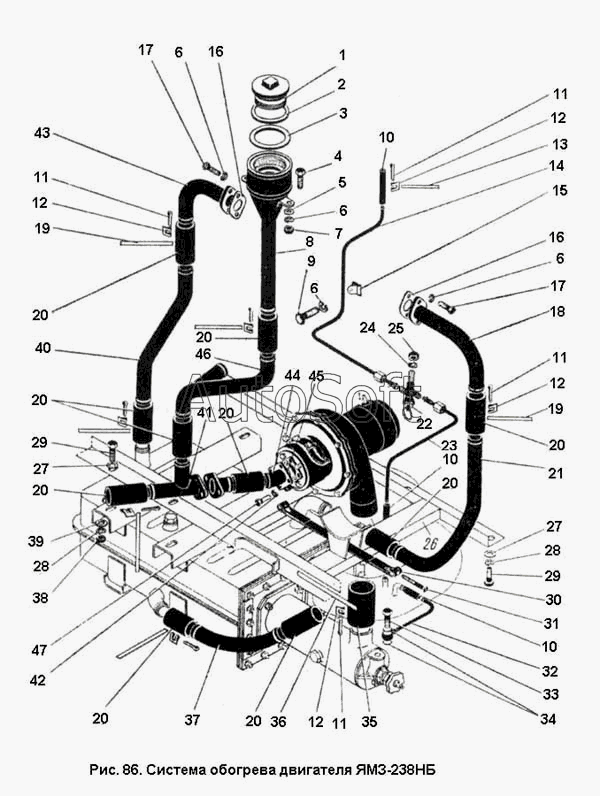

Каталог запасных частей к технике: ПТЗ К-701. Система обогрева двигателя ЯМЗ-238НБ
1
2
3
4
5
6
6
6
6
7
8
9
10
10
10
11
11
11
11
12
12
12
12
13
14
15
16
16
17
17
18
19
19
20
20
20
20
20
20
20
20
20
21
22
23
24
25
26
27
27
28
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700А.15.00.000-1 | 7***1 | Система обогрева | |
| 700А.15.04.000-1 | 7***1 | Трубопроводы и шланги системы обогрева | |
| 1 | 7***2 | Пробка | |
| 2 | 7***1 | Кольцо | |
| 3 | 7***7 | Прокладка | |
| 4 | Б***0 | Болт М8Х20 ГОСТ 7808-70 | |
| 5 | Ш***8 | Шайба 8.01 ГОСТ 11371 -78 | |
| 6 | Ш***0 | Шайба 8.65Г ГОСТ 6402-70 | |
| 7 | Г***0 | Гайка М8 ГОСТ 5927-70 | |
| 8 | 7***2 | Горловина заливная | |
| 9 | Б***0 | Болт М8Х16 ГОСТ 7808-70 | |
| 10 | Р***м | Рукав 8Х15.5-15 ГОСТ 10362-76: L=80мм | |
| 11 | 3***1 | Шплинт хомута 6.3 ОСТ 3-408-70 | |
| 12 | А***4 | Рамка хомута ОСТ 3-408-70 | |
| 13 | Л***1 | Лента 200 ГОСТ 503-71 | |
| 14 | 7***0 | Труба в сборе | |
| 15 | Х***0 | Хомутик ХПО-8Х9 ЛК 0034-00 | |
| 16 | 7***4 | Прокладка | |
| 17 | Б***0 | Болт М8Х30 ГОСТ 7808-70 | |
| 18 | 7***0 | Труба в сборе | |
| 19 | Л***1 | Лента 350 ГОСТ 503-71 | |
| 20 | 7***5 | Шланг | |
| 21 | 7***3 | Труба | |
| 22 | 7***2 | Кран | |
| 23 | 7***1 | Труба в сборе | |
| 24 | Ш***0 | Шайба 12.65Г ГОСТ 6402-70 | |
| 25 | Г***0 | Гайка М12Х1.25 ГОСТ 5927-70 | |
| 26 | 7***6 | Рама в сборе | |
| 27 | Ш***8 | Шайба 10.01 ГОСТ 11371-78 | |
| 28 | Ш***0 | Шайба 10.65Г ГОСТ 6402-70 | |
| 29 | Б***0 | Болт М10Х30 ГОСТ 7808-70 | |
| 30 | 7***0 | Лента в сборе | |
| 31 | 7***7 | Винт | |
| 32 | 7***4 | Трубка | |
| 33 | 7***9 | Болт зажимной | |
| 34 | П***2 | Прокладка ФТ12Х18Х1.5 МП 3138-62 | |
| 35 | 7***6 | Трубка | |
| 36 | Л***1 | Лента 525 ГОСТ 503-71 | |
| 37 | 7***1 | Труба | |
| 38 | Г***0 | Гайка М10 ГОСТ 5927-70 | |
| 39 | Ш***8 | Шайба 10.01 ГОСТ 6958-78 | |
| 40 | 7***2 | Труба | |
| 41 | 7***0 | Труба в сборе | |
| 42 | Ш***0 | Шайба 6.65Г ГОСТ 6402-70 | |
| 43 | 7***1 | Труба а сборе | |
| 44 | 7***1 | Патрубок | |
| 45 | 7***1 | Прокладка | |
| 46 | 7***1 | Труба в сборе | |
| 47 | Б***0 | Болт М6Х18 ГОСТ 7805-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
